Egendefinert P-type strålerør for industrielle ovner

Varmebestandig legering med strålerør | Tilpasset monteringsplate og koblinger | FH® legering
FH® legering produserer tilpassede strålerør av P-type for industrielle ovner og varmebehandlingsutstyr, og gir komplette strålerørsammenstillinger i henhold til kundetegninger, ovnsdimensjoner, driftstemperatur, atmosfære og brennersystemkrav.

Den P-formede konfigurasjonen kombinerer lange rette strålende seksjoner med returbend, og skaper en utvidet varmebane i et relativt kompakt ovnsrom.

Denne typen strålerør er egnet for industrielle varmesystemer som krever indirekte oppvarming, kontrollert ovnsatmosfære, stabil varmefordeling og tilpasset ovnintegrasjon.

Produktoversikt

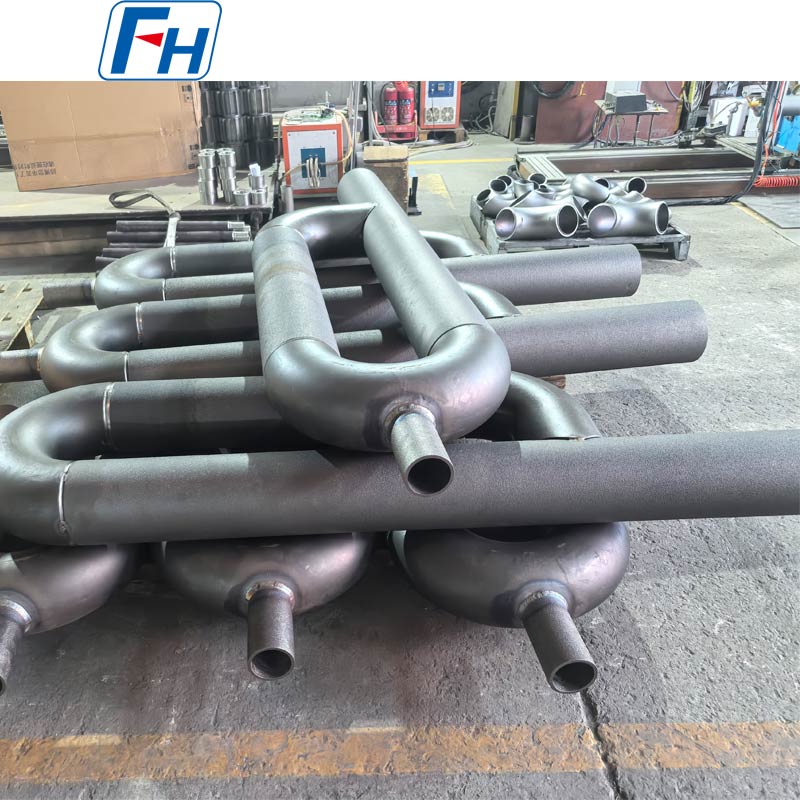

Et strålerør av P-type bruker flere rette rørseksjoner og returbøyninger for å danne en kontinuerlig varmebane.
Sammenlignet med et konvensjonelt rett strålerør, kan P-type strukturen gi en lengre strålende overflate samtidig som den opprettholder et kompakt installasjonsarrangement.
Det viste produktet kan produseres som en komplett sammenstilling inkludert:

• Hoved strålerørseksjoner

• Retursvinger

• Monteringsplate

• Tilkobling på brennersiden

• Uttak / eksos tilkobling

• Støttekomponenter

• Egendefinerte installasjonsgrensesnitt


FH® Alloy støtter både nye ovnsprosjekter og produksjon av erstatningsstrålerør.

Typiske spesifikasjoner

P-type Radiant Tube dimensjoner
Hvert P-type strålerør kan produseres i henhold til kundens ovnslayout.

Typiske dimensjonsparametere inkluderer:

• OD – Utvendig diameter på røret

• WT – Veggtykkelse

• L – Totallengde

• C – Senteravstand

• R – Retur bøyeradius

• W – Total bredde

• Monteringsplate dimensions

• Tilkoblingsrørets diameter

• Tilkoblingslengde

• Monteringshull dimensjoner

• Brennergrensesnittdimensjoner


Tegningsreferanse

• OD = Utvendig diameter

• WT = Veggtykkelse

• L = Totallengde

• C = Senteravstand

• R = Bøyeradius


Alle dimensjoner kan tilpasses i henhold til kundetegninger, prøver eller eksisterende ovnsdimensjoner.

P-formet multi-pass struktur
Hovedforskjellen mellom et strålerør av P-type og et konvensjonelt rett strålerør er dets returstrømsgeometri.
Flere rette seksjoner er forbundet med buede returseksjoner, og danner en lengre indre strømningsbane.
Dette designet kan gi:

• Større strålevarmeflate

• Lengre oppvarmingsvei

• Kompakt installasjonsarrangement

• Fleksibel ovnslayout

• Stabil varmeoverføring

• Tilpasset brenner og avtrekksarrangement


Den nøyaktige P-type geometrien bør utformes i henhold til den faktiske ovnen i stedet for å bruke en standard dimensjon for hver applikasjon.

Varmebestandige legeringsmaterialer
Materialvalg er avgjørende for strålingsrørets levetid.
FH® Alloy kan produsere strålerør av P-type ved bruk av forskjellige varmebestandige materialer, inkludert:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni varmebestandige legeringer

• Høy-Ni varmebestandige legeringer

• Nikkelbaserte høytemperaturlegeringer

• Andre kundespesifiserte karakterer


Materialvalg bør vurdere:

• Driftstemperatur

• Ovns atmosfære

• Brennerforhold

• Termisk sykling frekvens

• Oksidasjonsforhold

• Rørveggtykkelse

• Nødvendig levetid


Hvis materialet ikke er spesifisert, kan FH® Alloy gi støtte for materialvalg basert på de faktiske driftsforholdene for ovnen.

Designet for indirekte ovnsoppvarming
P-type strålerør brukes ofte der brennerflammen og forbrenningsgassene må forbli atskilt fra ovnens arbeidskammer.
Varme overføres gjennom strålerørveggen og utstråles mot arbeidsstykkene inne i ovnen.
Denne ordningen kan bidra til å gi:

• Kontrollert ovnsatmosfære

• Redusert direkte flammekontakt

• Mer stabil oppvarming

• Jevn temperaturfordeling

• Pålitelig kontinuerlig drift


Tilpasset monteringsplate og tilkoblinger

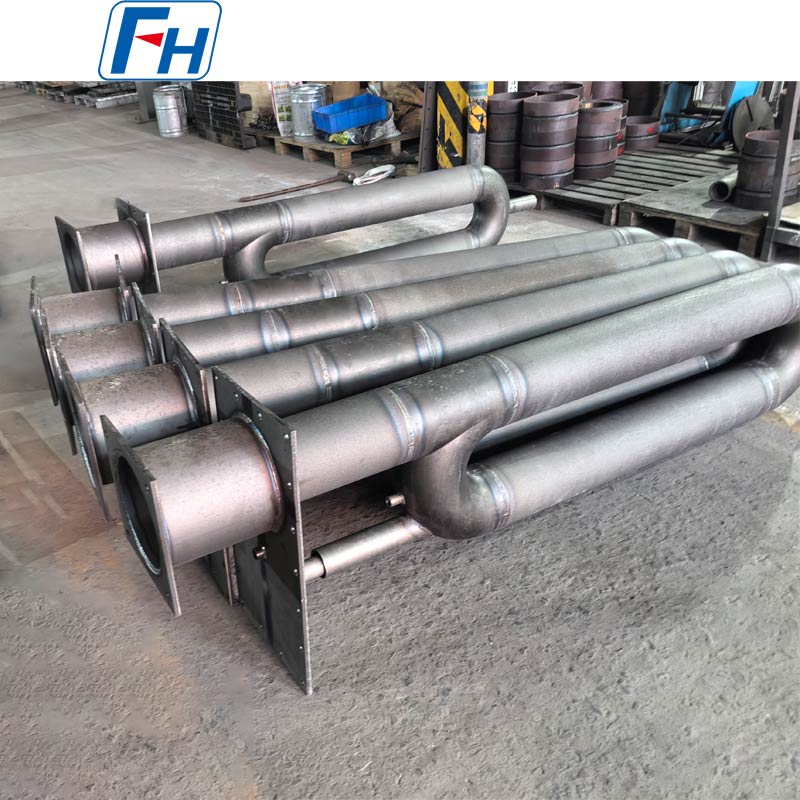

Det viste strålerøret av P-type bruker en tilpasset monteringsplate og endeforbindelsesstruktur.
FH® Alloy kan tilpasse:

• Monteringsplate width and height

• Platetykkelse

• Antall monteringshull

• Hulldiameter og plassering

• Brennertilkobling

• Eksostilkobling

• Tilkoblingsrørets diameter

• Støttestruktur

• Installasjonsorientering


Dette gjør at hele sammenstillingen matcher kundens eksisterende ovnsgrensesnitt.

Typiske applikasjoner
P-type strålerør er mye brukt i:

• Varmebehandlingsovner

• Glødeovner

• Herdeovner

• Tempererende ovner

• Karbureringsovner

• Kontinuerlige ovner

• Roller ildsted ovner

• Ovner med beskyttende atmosfære

• Stålbehandlingslinjer

• Industrielle varmesystemer


De er spesielt egnet for bruksområder som krever en lang strålevarmebane innenfor begrenset ovnsplass.

Produksjonsprosess
Avhengig av design, kan produksjonen omfatte:
Materialforberedelse → Rørproduksjon → Forberedelse av rett seksjon → Fabrikasjon av returbøy → Montering → Sveising → Monteringsplatefabrikasjon → Maskinering → Dimensjonsinspeksjon → Overflaterengjøring → Sluttkontroll

Viktige produksjonskontroller inkluderer:

• Rørretthet

• Veggtykkelse konsistens

• Bøygeometri

• Sentrumsavstand

• Sveisekvalitet

• Tilkoblingsjustering

• Monteringsplate accuracy

• Total dimensjonstoleranse


For komplekse P-type strukturer er det spesielt viktig å opprettholde riktig justering mellom flere rørseksjoner.

Viktige fordeler
Utvidet varmevei
Den P-formede strukturen gir en lengre strålebane enn et enkelt rett rør.
Kompakt ovnsoppsett
Flere rørseksjoner kan arrangeres innenfor et begrenset ovnsinstallasjonsområde.
Spesialtilpassede varmebestandige materialer
Materiale kan velges i henhold til ovnstemperatur og atmosfære.
Komplett monteringsproduksjon
Rørseksjoner, bend, monteringsplater og koblingskonstruksjoner kan leveres som en enhet.
Tegningsbasert produksjon
Egnet for svært tilpassede industrielle ovnsprosjekter.
Erstatningsproduksjon
Eksisterende strålerør av P-type kan reproduseres fra tegninger, prøver, fotografier eller dimensjonsmålinger.

Kvalitetskontroll
Avhengig av kundens krav, kan inspeksjonen omfatte:

• Materialverifisering

• Kjemisk sammensetningsanalyse

• Dimensjonell inspeksjon

• Måling av veggtykkelse

• Inspeksjon av bøyedimensjon

• Sentrumsavstand inspection

• Sveiseinspeksjon

• Monteringsplate inspection

• Tilkoblingsdimensjon inspeksjon

• Sluttmonteringskontroll


Spesielle inspeksjonskrav kan avtales før produksjon.

Hvorfor velge FH® Alloy?
FH® Alloy spesialiserer seg på tilpassede varmebestandige legeringskomponenter for industrielle ovner og varmebehandlingsutstyr.
Vårt utvalg av strålerør inkluderer:

• P-type strålerør

• U-formede strålende rør

• I-Type strålerør

• Rette strålende rør

• Gassfyrte strålerør

• Spesialformede strålende rør

• Tilpassede strålende rørsammenstillinger


Vi produserer også:

• Ovnsruller

• Sentrifugalstøpte rør

• Varmebehandlingsarmaturer

• Ovnsbrett

• Ovnkurver

• Tilpassede varmebestandige ovnskomponenter


FH® Alloy støtter OEM-produksjon, tegningsbasert produksjon, erstatningsprosjekter og tilpasset legeringsutvalg for internasjonale kunder.

Be om et tilbud
For et nøyaktig tilbud for ditt P-type strålerør, vennligst oppgi:

1. Teknisk tegning eller skisse

2. Utvendig diameter på røret

3. Veggtykkelse

4. Totale dimensjoner

5. Sentrumsavstand

6. Returbøydimensjoner

7. Materialkvalitet

8. Monteringsplate dimensions
9. Brenner/eksostilkoblingsdetaljer

10. Driftstemperatur

11. Ovns atmosfære

12. Nødvendig mengde


Send tegningen eller eksisterende spesifikasjoner for strålende rør til FH® Alloy for teknisk gjennomgang og tilbud.

FAQ
Q1: Kan du produsere strålerør av P-type i henhold til tegningen vår?
Ja. FH® Alloy spesialiserer seg på tilpasset produksjon basert på kundetegninger, prøver og ovnsdimensjoner.

Q2: Hva er forskjellen mellom P-type og U-type strålerør?
Et strålerør av U-type består normalt av to parallelle hovedben forbundet med en returbøy. Et strålerør av P-type bruker et mer komplekst returstrømarrangement med flere seksjoner, noe som tillater en lengre oppvarmingsvei inne i ovnen.

Q3: Kan monteringsplaten tilpasses?
Ja. Platedimensjoner, tykkelse, monteringshull, tilkoblingsåpninger og installasjonsposisjoner kan alle produseres i henhold til ovnstegningen.

Q4: Hvilke materialer kan brukes?
Tilgjengelige alternativer inkluderer 1.4848, 1.4849, 1.4852, 2.4879, høy-Cr/høy-Ni-legeringer, nikkelbaserte legeringer og andre kundespesifiserte varmebestandige kvaliteter.

Q5: Kan du produsere erstatningsstrålerør av P-type?
Ja. Eksisterende produkter kan reproduseres ved hjelp av tegninger, prøver, bilder eller målte dimensjoner.

Spørsmål 6: Kan du levere hele strålerørmonteringen?
Ja. FH® Alloy kan produsere rørseksjonene, returbendene, monteringsplaten, koblingene og relaterte strukturelle komponenter som en komplett sammenstilling.
