Cr25Ni35 U-formet strålende rør – Ø124 × Ø108 × 1597 mm

Spesialtilpasset varmebestandig strålerør for industrielle ovner | FH® legering
FH® legering produserer Cr25Ni35 U-formede strålerør for industrielle ovner, varmebehandlingsovner og andre høytemperaturvarmesystemer.

Dette tilpassede U-type strålerøret er produsert av Cr25Ni35 høykrom, høy-nikkel varmebestandig legering, med en rørspesifikasjon på Ø124 × Ø108 × 1597 mm.

Den komplette enheten kan leveres med isolasjonsblokker, monteringsbunnplater og tilpassede installasjonskomponenter, noe som gjør den egnet for ny ovnskonstruksjon samt erstatning av eksisterende strålerør.

Produktspesifikasjoner

U-formet strålende rørdimensjoner
Hovedrørspesifikasjonen for dette produktet er:
Ø124 × Ø108 × 1597 mm
Typiske dimensjoner som kan tilpasses inkluderer:

• OD – Utvendig diameter på røret

• ID – Innvendig diameter på røret

• L – Rørlengde

• C – Senteravstand

• H – Total høyde

• R – U-bøy radius

• Monteringsplate dimensjoner

• Monteringshullposisjoner

• Isolasjonsblokkdimensjoner

• Tilkoblingsdimensjoner


Alle strukturelle dimensjoner kan produseres i henhold til kundens tekniske tegning, ovnslayout eller eksisterende prøve.

Cr25Ni35 varmebestandig legering
Cr25Ni35 er en høy-Cr, høy-Ni varmebestandig legering som er egnet for industrielle ovnskomponenter utsatt for langvarig bruk ved høy temperatur.

For strålingsrørapplikasjoner inkluderer hovedfordelene:

• God oksidasjonsmotstand ved høye temperaturer

• God strukturell stabilitet ved høye temperaturer

• Egnet styrke for ovnsdrift

• Motstand mot gjentatte oppvarmings- og avkjølingssykluser

• Egnet for krevende industrielle oppvarmingsmiljøer


Den faktiske levetiden til strålerøret avhenger ikke bare av legeringskvaliteten, men også av:

• Driftstemperatur

• Ovns atmosfære

• Brennerforhold

• Termisk sykling frekvens

• Rørdimensjoner

• Sveisekvalitet
  Ovnsdriftspraksis


U-type strålevarmestruktur
Det U-formede strålerøret består av to parallelle rette rørseksjoner forbundet med en returbøy.
Sammenlignet med et enkelt rett rør, gir denne utformingen en lengre strålevarmebane samtidig som den opprettholder et relativt kompakt installasjonsfotavtrykk.

Viktige fordeler inkluderer:

• Større strålevarmeflate

• Kompakt ovnsinstallasjon

• Stabil indirekte oppvarming

• Kontrollert ovnsatmosfære

• Redusert direkte flammekontakt med lasten

• Fleksibel tilpasning av senteravstand


Dette gjør U-formede strålerør egnet for mange industrielle varmebehandlinger og kontinuerlige ovnssystemer.

Isolasjonsblokk og monteringsbase

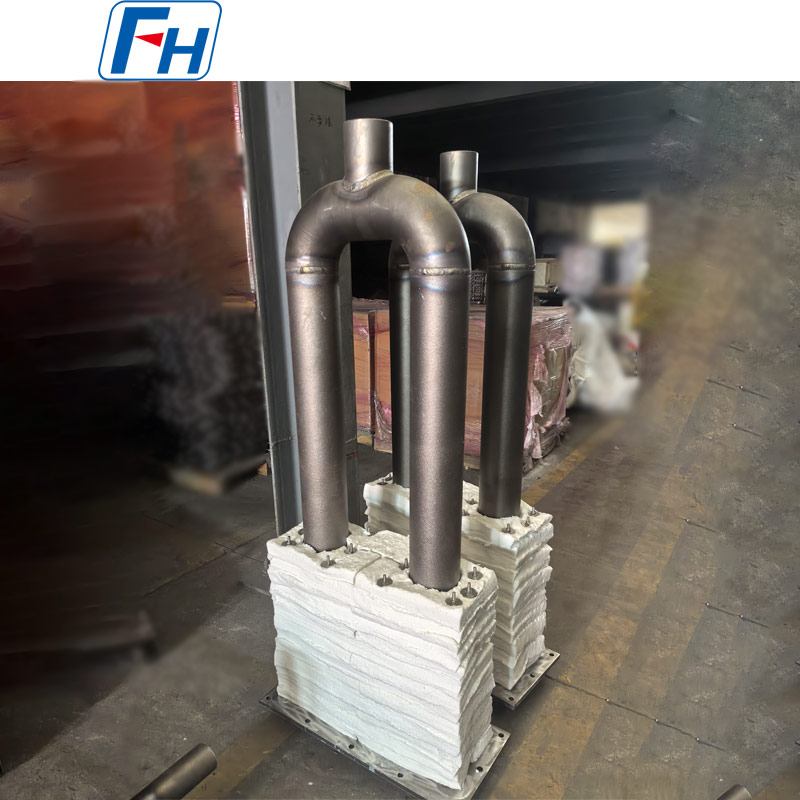

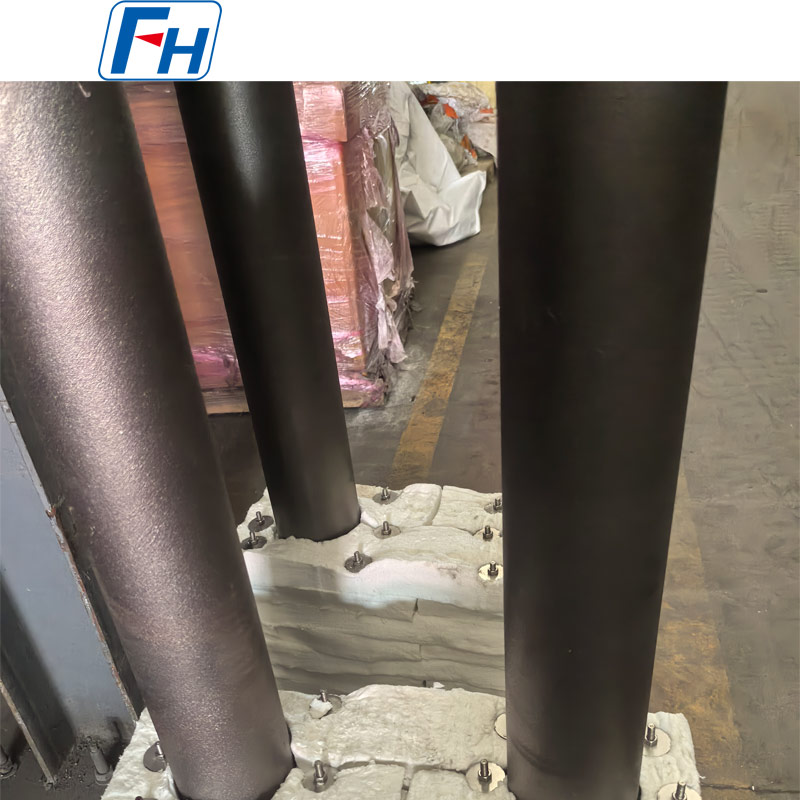

En nøkkelfunksjon ved dette produktet er den integrerte isolasjonsblokken og monteringsbunnstrukturen.
Strålerøret kan leveres sammen med:

• Isolasjonsblokker med høy temperatur

• Metall monteringsbunnplate

• Monteringshull

• Støttekomponenter

• Tilpasset festestruktur


Denne komplette monteringen hjelper til med å forenkle installasjon og utskifting av ovn.
Isolasjonen og monteringsstrukturen kan tilpasses i henhold til kundens ovnsåpning og installasjonsdimensjoner.

Designet for indirekte ovnsoppvarming
U-formede strålerør brukes ofte i ovnssystemer der forbrenningsprosessen skal forbli atskilt fra ovnens arbeidskammer.
Varme overføres gjennom strålerørveggen og utstråles mot ovnsbelastningen.

Dette oppvarmingsarrangementet bidrar til å gi:

• Mer jevn temperaturfordeling

• Stabil varmeoverføring

• Kontrollert ovnsatmosfære

• Redusert direkte flammekontakt

• Pålitelig kontinuerlig ovnsdrift


Typiske applikasjoner
Cr25Ni35 U-formede strålerør kan brukes i:

• Varmebehandlingsovner

• Glødeovner

• Herdeovner

• Tempererende ovner

• Karbureringsovner

• Kontinuerlige ovner

• Roller ildsted ovner

• Ovner med beskyttende atmosfære

• Stålbehandlingslinjer

• Industrielt oppvarmingsutstyr


De er spesielt egnet for applikasjoner som krever spesialtilpassede indirekte varmesystemer med høy temperatur.

Produksjonsprosess
Avhengig av tegningen og produktstrukturen, kan produksjonen omfatte:
Materialforberedelse → Rørproduksjon → Bend / Albuefabrikasjon → Montering → Sveising → Monteringsplatefabrikasjon → Isolasjonsmontering → Dimensjonell inspeksjon → Sluttkontroll

Viktige produksjonskontroller inkluderer:

• Rørdiameternøyaktighet

• Rørretthet

• Nøyaktighet i senteravstand

• U-bøy geometri

• Sveisekvalitet

• Totale dimensjoner

• Monteringsplateinnretting

• Isolasjonsblokk passer


Disse faktorene påvirker installasjonsnøyaktigheten og langsiktig serviceytelse direkte.

Viktige produktfordeler
Cr25Ni35 varmebestandig materiale
Egnet for krevende industrielle ovnsmiljøer.
Tilpasset Ø124 × Ø108 × 1597 mm spesifikasjon
Produsert i henhold til spesifikke ovnsinstallasjonskrav.
Kompakt U-formet struktur
Gir en utvidet varmevei uten å kreve overdreven ovnsplass.
Komplett monteringsforsyning
Strålende rør, isolasjonsblokker og monteringssokkel kan leveres sammen.
Tegningsbasert produksjon
Dimensjoner og strukturelle detaljer kan tilpasses etter kundens tegninger.
Utskiftningsevne
Eksisterende strålerør kan reproduseres i henhold til prøver, tegninger eller målte dimensjoner.

Kvalitetskontroll
Avhengig av prosjektkrav, kan inspeksjon omfatte:

• Materialverifisering

• Inspeksjon av kjemisk sammensetning

• Utvendig / innvendig diameterinspeksjon

• Dimensjonell inspeksjon

• Sentrumsavstand inspeksjon

• Sveiseinspeksjon

• Inspeksjon av bøygeometri

• Inspeksjon av monteringsplate

• Sluttmonteringskontroll


Spesielle inspeksjonskrav kan bekreftes før produksjon.

Hvorfor velge FH® Alloy?
FH® Alloy spesialiserer seg på å produsere tilpassede varmebestandige legeringskomponenter for industrielle ovner og varmebehandlingsutstyr.

Vårt utvalg av strålerør inkluderer:

• Cr25Ni35 U-formede strålende rør

• HU U-formede strålende rør

• P-type strålerør

• I-Type strålerør

• Rette strålende rør

• Gassfyrte strålerør

• Spesialformede strålende rør

• Tilpassede strålende rørsammenstillinger


Vi produserer også ovnsvalser, sentrifugalstøpte rør, varmebehandlingsarmaturer, brett, kurver og andre ovnskomponenter.

Be om et tilbud
For et nøyaktig tilbud, vennligst send oss:

• Teknisk tegning

• Materialkvalitet

• Utvendig diameter

• Innvendig diameter eller veggtykkelse

• Total lengde

• Sentrumsavstand

• U-bøyeradius

• Monteringsplate dimensjoner

• Driftstemperatur

• Ovns atmosfære

• Nødvendig mengde


Send tegningen eller eksisterende spesifikasjoner for strålende rør til FH® Alloy for teknisk gjennomgang og tilbud.

FAQ
Q1: Kan du produsere Cr25Ni35 U-formede strålerør i henhold til tegningen vår?
Ja. FH® Alloy støtter fullt tilpasset produksjon basert på kundetegninger, ovnsdimensjoner og eksisterende prøver.

Q2: Kan dimensjonene Ø124 × Ø108 × 1597 mm endres?
Ja. Rørdiameter, lengde, senteravstand, bøyeradius og generelle dimensjoner kan tilpasses.

Q3: Kan du levere isolasjonsblokkene og monteringsplaten sammen?
Ja. Det U-formede strålerøret kan leveres som en komplett sammenstilling med isolasjonsblokker, monteringsplater og tilhørende installasjonskomponenter.

Q4: Kan dette produktet brukes som et erstatningsstrålerør?
Ja. Vi kan reprodusere eksisterende strålerør i henhold til tegninger, prøver, fotografier eller målte dimensjoner.

Q5: Kan en annen legering brukes i stedet for Cr25Ni35?
Ja. Materiale kan velges i henhold til faktisk driftstemperatur, ovnsatmosfære, brennerforhold og forventet levetid.

Q6: Hvilken informasjon er nødvendig for tilbud?
En teknisk tegning foretrekkes. Oppgi også materiale, dimensjoner, driftstemperatur, ovnsatmosfære og mengde.
