Tilpassede 1.4849 varmebehandlingskurver for en fransk kunde

Kundecasestudie | Ingeniørdesign, produksjon, inspeksjon og levering
Kundeplassering: Frankrike
Produkt: Tilpasset varmebehandlingskurv
Materialeee: 1.4849 Varmebestandig rustfritt stål
Total høyde: 100 mm
Brukbar intern høyde: Ca. 60 mm
Antall: 7 stk
Prosjektomfang: Ingeniørdesign → 3D-modellering → Produksjon → Sluttkontroll → Levering
Produsent: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® legering)

Prosjektoversikt
FH® legering mottok en forespørsel fra en fransk kunde om tilpassede varmebehandlingskurver laget av 1.4849 varmebestandig rustfritt stål.
I stedet for å levere en standard ovnskurv, krevde kunden at FH® legering skulle utvikle en tilpasset struktur i henhold til spesifisert bruksplass og total høyde.

De viktigste dimensjonskravene var:

• Total kurvhøyde: 100 mm

• Brukbar innvendig høyde: ca. 60 mm

• Materialeee: 1.4849

• Antall: 7 pcs

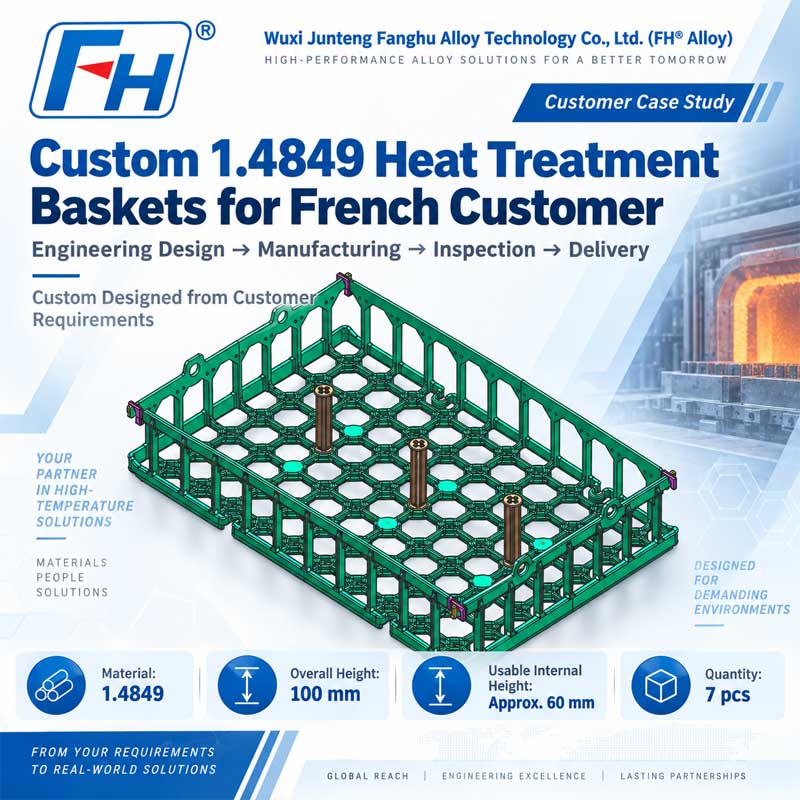

Basert på disse kravene utviklet FH® Alloy-ingeniørteamet kurvstrukturen og fullførte den endelige 3D-produktmodellen vist i dette tilfellet.
Etter designbekreftelse fortsatte prosjektet gjennom produksjon, endelig kvalitetskontroll og forsendelse.

Kundekrav
Kunden trengte en relativt lav profil varmebehandlingskurv samtidig som de hadde tilstrekkelig med brukbar intern plass for lasting av arbeidsstykker.

Utfordringen var derfor ikke bare å produsere en kurv med 100 mm høyde, men å oppnå den nødvendige innvendige brukbare lastehøyden og samtidig opprettholde en praktisk og stabil varmebehandlingsarmaturstruktur.

Ingeniørdesign av FH® Alloy
Basert på kundens dimensjonskrav utviklet FH® Alloy en tilpasset kurv med åpen bærende base og forsterket ramme rundt.

Den endelige 3D-modellen inneholder flere viktige strukturelle elementer.
1. Åpen rutenettbasestruktur
Bunnen av kurven bruker et åpent rutenett.

Denne strukturen bidrar til å gi:

• distribuert arbeidsstykkestøtte,

• redusert unødvendig kurvvekt,

• forbedret sirkulasjon i ovnsatmosfæren,

• og et praktisk bærende rammeverk.


De sammenkoblede støtteseksjonene hjelper også med å fordele lasten over kurven i stedet for å konsentrere dem i isolerte områder.

2. Lavprofils sideramme
Fordi den totale kurvhøyden var begrenset til 100 mm, måtte sidestrukturen utformes nøye.

Kurven trengte for å vedlikeholde omtrent:
60 mm brukbar innvendig høyde
samtidig som det etterlates tilstrekkelig konstruksjonsseksjon for bunnen, rammen og bærende komponenter.
Det endelige designet balanserer derfor:
Total høyde Brukbart lasterom Strukturell stabilitet
i stedet for bare å maksimere sideveggens høyde.

3. Forsterket perifer struktur
Den omkringliggende rammen gir ekstra stivhet til kurven.
Den endelige modellen bruker vertikalt støttede sideseksjoner koblet til basisstrukturen, og hjelper til med å opprettholde kurvens geometri under håndtering og ovnsservice.
Sidestrukturen bidrar også til å forhindre at arbeidsstykker beveger seg utenfor lasteområdet.

4. Intern støtte / posisjoneringspunkter
Den endelige utformingen inkluderer flere vertikale interne støtteposisjoner.
Disse funksjonene kan hjelpe med:
armaturposisjonering,
intern støtte,
krav til stabling eller montering,
og opprettholde det nødvendige strukturelle forholdet mellom kurvkomponenter.
Plasseringene deres ble integrert i 3D-modellen under prosjekteringsfasen i stedet for lagt til etter produksjon.

Hvorfor ble 1,4849 valgt
Kunden spesifiserte 1.4849 varmebestandig rustfritt stål for dette prosjektet.
1.4849 brukes ofte for industrielle ovnskomponenter og varmebehandlingsverktøy der ytelse ved forhøyede temperaturer kreves.

For bruk i ovnskurv gir materialet fordeler som:

• god høytemperaturstyrke,

• oksidasjonsmotstand,

• termisk stabilitet,

• og egnethet for gjentatte varmebehandlingssykluser.


For varmebehandlingsverktøy er imidlertid materialvalg alene ikke tilstrekkelig.
Kurvstrukturen, seksjonstykkelsen, støttelayouten og lastfordelingen spiller også en viktig rolle for å bestemme tjenesteytelsen.
Av denne grunn evaluerer FH® Alloy materiale og struktur sammen under designprosessen for armaturet.

Fra kundekrav til endelig 3D-modell
Prosjektet startet med kundens dimensjons- og materialkrav.
FH® Alloy konverterte deretter disse kravene til en produksjonsklar kurvdesign.

Den tekniske arbeidsflyten inkluderte:
Kundekrav
↓
Dimensjonsanalyse
↓
Strukturell design
↓
3D-modellering
↓
Designbekreftelse
↓
Produksjon
Den endelige 3D-modellen gjorde det mulig for kunden og FH® Alloy-produksjonsteamet å tydelig gjennomgå kurvstrukturen før produksjon.

Produksjon Process
Etter at designet ble bekreftet, fortsatte FH® Alloy med produksjon av de 7 tilpassede varmebehandlingskurvene.
Produksjonsprosessen ble kontrollert i henhold til godkjent design, med oppmerksomhet til:

• generelle dimensjoner,

• strukturell geometri,

• tilkoblingsposisjoner,

• rammejustering,

• og sluttmonteringstilstand.


Målet var å sikre at de ferdige kurvene matchet ingeniørmodellen og kundenes krav.

Endelig kvalitetskontroll
Før sending gjennomførte FH® Alloy sluttkontroll av de ferdige kurvene.
Inspeksjon fokusert på nøkkelelementer inkludert:
Dimensjonell inspeksjon
Verifisering av hovedkurvens dimensjoner, inkludert spesifisert totalhøyde på 100 mm og nødvendig innvendig lasteplass.
Strukturell inspeksjon
Kontroll av kurvrammen, bunnstrukturen, støtteelementer og tilkoblingsområder.
Utseendeinspeksjon
Inspeksjon av generell produksjonskvalitet og overflatetilstand.
Tegningskonformitet
De ferdige produktene ble kontrollert mot godkjent ingeniørdesign før forsendelse.
Først etter fullført sluttkontroll ble kurvene klargjort for levering.

Prosjektspesifikasjoner

Høydepunkter i prosjektet
Tilpasset teknisk design
Strukturen ble utviklet i henhold til kundens faktiske dimensjonskrav i stedet for tilpasset fra en standard kurv.
100 mm lavprofilstruktur
Kurven ble konstruert for å opprettholde en kompakt totalhøyde samtidig som den gir omtrent 60 mm intern brukbar plass.
1.4849 Varmebestandig materiale
Det spesifiserte materialet ble valgt for krevende varmebehandlingsapplikasjoner.
Fullfør prosjektgjennomføring
FH® Alloy administrerte hele arbeidsflyten:
Design → 3D-tegning → Produksjon → Inspeksjon → Forsendelse
Små batch-tilpasset produksjon
Totalt ble det produsert 7 kurver etter kundespesifikk design.

Mer enn Build-to-Print-produksjon
Mange leverandører av varmebehandlingsarmaturer produserer kun i henhold til ferdige kundetegninger.
For dette franske prosjektet støttet FH® Alloy kunden fra det tekniske designstadiet.
Kunden ga de viktigste dimensjons- og materialkravene, og FH® Alloy utviklet kurvstrukturen og den endelige 3D-modellen før de gikk i produksjon.

Denne muligheten lar oss støtte kunder som trenger:

• utvikling av nye armaturer,

• strukturell optimalisering,

• tilpassede kurvdimensjoner,

• spesielle lastehøyder,

• materialspesifikk ovnsverktøy,

• og lavvolum tilpasset produksjon.


Tilpasset varmebehandlingskurvs by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® legering) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• Varmebehandlingskurver

• Ovnsbrett

• Varmebehandlingsarmaturer

• Vakuumovnsarmaturer

• Kontinuerlige ovnskurver

• Gropovnsarmaturer

• Stablebar ovnsverktøy

• Egendefinerte varmebestandige legeringskomponenter


Kunder kan gi en komplett tegning eller bare gi nøkkelprosjektinformasjon som:
Ovntype Kurvstørrelse Arbeidstemperatur Last Materiale Arbeidsstykkeinformasjon
FH® Alloy kan deretter utvikle en tilpasset ovnsverktøyløsning.

Trenger du en tilpasset varmebehandlingskurv?
Hvis en standard ovnskurv ikke passer til lasterommet eller varmebehandlingsprosessen, kan FH® Alloy designe en kurv basert på dine faktiske behov.

For teknisk evaluering, vennligst oppgi:

• ovnstype,

• kurvdimensjoner,

• brukbar innvendig høyde,

• arbeidstemperatur,

• nødvendig belastning,

• varmebehandlingsprosess,

• materialkrav,

• arbeidsemnets dimensjoner,

• lastemengde,

• og eksisterende armaturbilder eller tegninger hvis tilgjengelig.


FH® Alloy støtter tilpasset varmebehandlingsverktøy fra ingeniørdesign til produksjon og endelig levering.
