HU U-formet strålende rør – Ø152,4 × Ø142,8 × 2154,24 mm

Tilpasset strålerør med stor diameter for industrielle ovner | FH® legering
FH® legering produserer HU U-formede strålerør for industrielle ovner, varmebehandlingsovner og indirekte varmesystemer med høy temperatur.

Dette tilpassede strålerøret er produsert av HU varmebestandig legering med en rørspesifikasjon på Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Den U-formede strukturen med stor diameter gir en utvidet strålevarmeoverflate samtidig som den opprettholder et kompakt ovnsinstallasjonsarrangement. Produktet kan også leveres som en komplett sammenstilling med høytemperaturisolasjonsblokker, monteringsbunnplater og tilpassede installasjonskomponenter.

FH® Alloy støtter OEM-produksjon i henhold til kundetegninger, ovnsdimensjoner, driftsforhold og erstatningskrav.

Produktspesifikasjoner

U-formet strålende rørdimensjoner
Hovedspesifikasjonen til dette strålerøret er:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Utvendig diameter: Ø152,4 mm

• ID – Innvendig diameter: Ø142,8 mm

• Nominell veggtykkelse: 4,8 mm

• L – Lengde: 2154,24 mm


Andre strukturelle dimensjoner kan tilpasses, inkludert:

• C – Senteravstand

• H – Total høyde

• R – U-bøy radius

• Rett benlengde

• Monteringsplate dimensjoner

• Monteringshullposisjoner

• Isolasjonsblokkdimensjoner

• Innløps-/utløpstilkoblingsdimensjoner


Alle dimensjoner kan produseres etter kundetegninger eller eksisterende ovnsdimensjoner.

HU varmebestandig legering
HU er en høy-krom, høy-nikkel varmebestandig støpt legeringskvalitet som vanligvis brukes for komponenter som opererer i industrielle miljøer med forhøyede temperaturer.

For strålingsrørapplikasjoner gir HU-materiale egenskaper som:

• God høytemperaturstyrke

• God oksidasjonsmotstand

• Stabil ytelse under langvarig termisk eksponering

• Egnet motstand mot gjentatte oppvarmings- og kjølesykluser

• God strukturell stabilitet for industrielle ovnsapplikasjoner


Den faktiske serviceytelsen til et strålerør avhenger av mer enn materialkvalitet alene. Driftstemperatur, ovnsatmosfære, brennerforhold, termisk syklus, rørgeometri og ovnsdriftspraksis bør også vurderes.

U-formet struktur med stor diameter
Med en utvendig diameter på Ø152,4 mm er dette produktet utformet som et relativt stort U-formet strålerør for industrielle ovnssystemer som krever en betydelig strålevarmeoverflate.
Strukturen består av to lange parallelle rørseksjoner forbundet med en U-bøyning.

Denne konfigurasjonen gir:

• Utvidet strålevarmebane

• Stor varmeflate

• Kompakt ovnsarrangement

• Stabil indirekte oppvarming

• Fleksibel senteravstandsdesign

• Tilpasningsevne til forskjellige ovnsoppsett


Sammenlignet med et enkelt rett strålerør, tillater den U-formede designen en lengre varmeoverføringsvei innenfor begrenset installasjonsplass.

Komplett isolasjon og montering

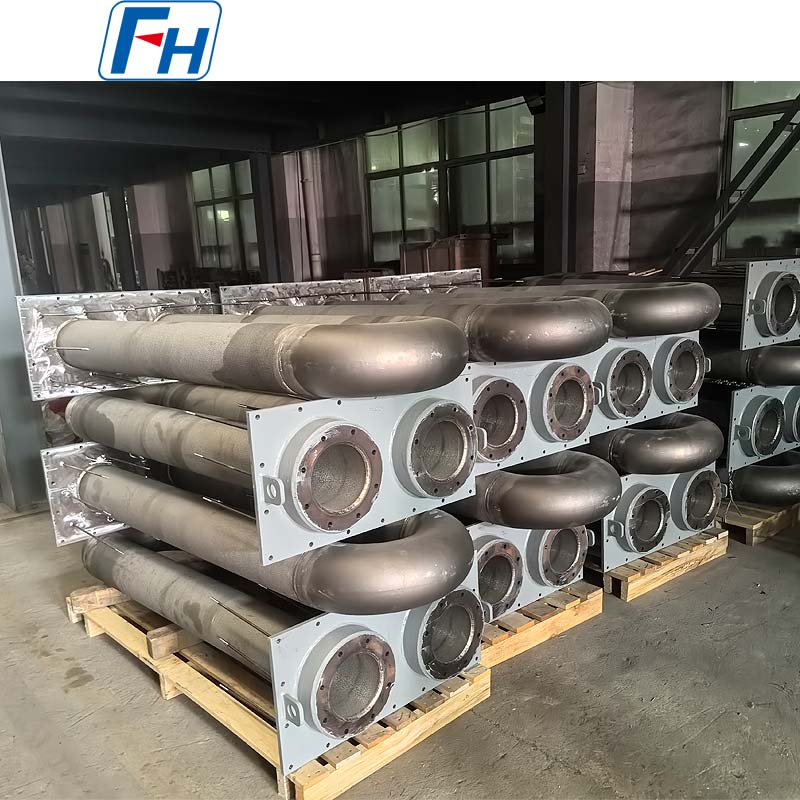

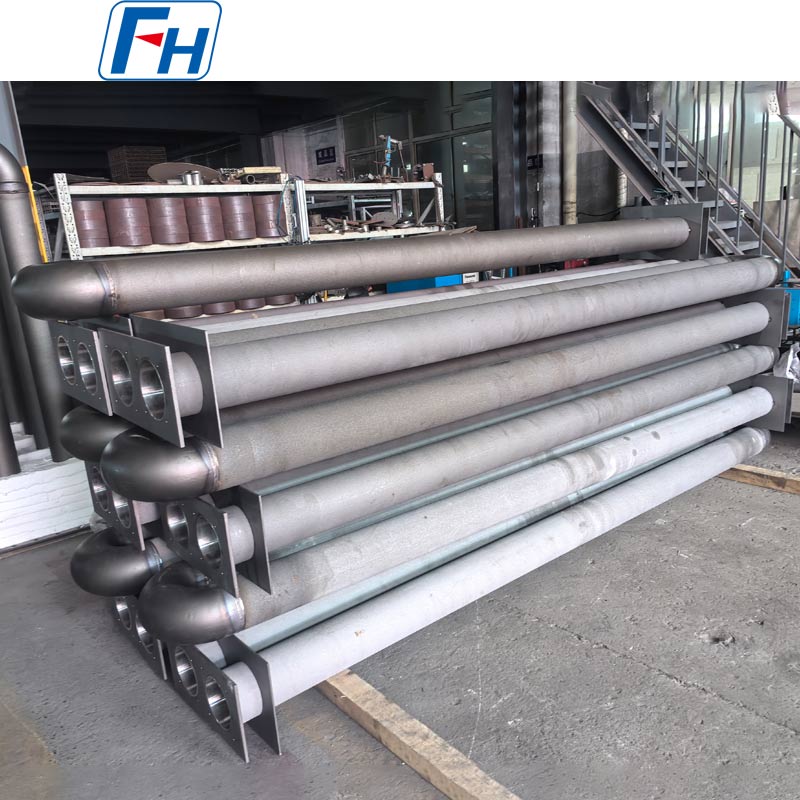

Som vist i denne produktkonfigurasjonen, kan strålerøret leveres sammen med isolasjonsblokker med høy temperatur og en bunnplate for montering av metall.
Denne komplette monteringen bidrar til å forenkle installasjon og utskifting.

Tilpassede komponenter kan omfatte:

• Isolasjonsblokktykkelse

• Isolasjonsblokkdimensjoner

• Grunnplate størrelse

• Grunnplatetykkelse

• Antall monteringshull

• Monteringshullposisjoner

• Røravstand

• Støttestruktur


For ovnsbyggere og erstatningsprosjekter kan FH® Alloy gi den komplette monteringen i stedet for bare å levere det nakne strålerøret.

Indirekte ovnsoppvarming
U-formede strålerør er mye brukt i industrielle ovner der oppvarmingskilden eller forbrenningsgassene skal forbli atskilt fra ovnens arbeidskammer.
Varme som genereres inne i røret overføres gjennom rørveggen og utstråles mot ovnsbelastningen.

Dette oppvarmingsarrangementet kan bidra til å gi:

• Kontrollert ovnsatmosfære

• Redusert direkte flammekontakt

• Stabil varmefordeling

• Mer jevn ovnstemperatur

• Pålitelig kontinuerlig oppvarmingsytelse


Typiske applikasjoner
HU U-formede strålerør kan brukes i:

• Varmebehandlingsovner

• Glødeovner

• Herdeovner

• Tempererende ovner

• Karbureringsovner

• Kontinuerlige ovner

• Roller ildsted ovner

• Ovner med beskyttende atmosfære

• Stålbehandlingslinjer

• Industrielt oppvarmingsutstyr


Denne spesifikasjonen er spesielt egnet for systemer som krever lange U-formede strålerør med stor diameter for indirekte oppvarming ved høy temperatur.

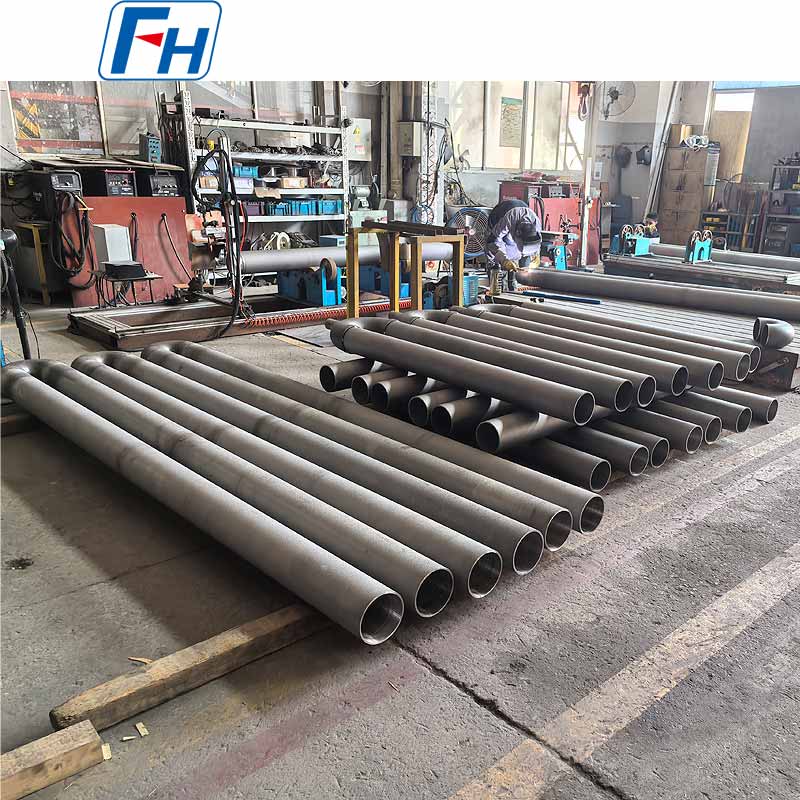

Produksjonsprosess
Avhengig av den tekniske tegningen, kan produksjonsprosessen omfatte:
Materialforberedelse → Rørproduksjon → U-bend / albuefabrikasjon → Montering → Sveising → Maskinering → Monteringsplatefabrikasjon → Isolasjonsmontering → Dimensjonsinspeksjon → Sluttkontroll

Viktige produksjonskontroller inkluderer:

• Utvendig og innvendig diameter

• Veggtykkelse

• Rørretthet

• Sentrumsavstand

• Bøygeometri

• Sveisekvalitet

• Totale dimensjoner

• Monteringsplateinnretting

• Isolasjonsmontasje passer


Nøyaktig dimensjonskontroll er spesielt viktig for et 2154,24 mm langt strålerør, fordi installasjonsinnretting direkte påvirker ovnsmontering og serviceytelse.

Viktige produktfordeler
HU varmebestandig legering
Designet for krevende industrielle ovnsmiljøer.
Stor Ø152,4 mm Diameter
Gir en betydelig varmestrålende overflate.
2154,24 mm Rørlengde
Egnet for store industrielle ovnsinstallasjoner.
4,8 mm nominell veggtykkelse
Beregnet fra spesifisert Ø152,4 mm OD og Ø142,8 mm ID.
Komplett monteringsforsyning
Tilgjengelig med isolasjonsblokker, bunnplater og monteringskomponenter.
Custom Engineering
Sentrumsavstand, bøyeradius, monteringsstruktur og andre dimensjoner kan tilpasses.
Erstatningsproduksjon
Eksisterende strålerørsammenstillinger kan reproduseres i henhold til tegninger, prøver eller målte dimensjoner.

Kvalitetskontroll
Avhengig av prosjektkrav, kan inspeksjon omfatte:

• Materialverifisering

• Inspeksjon av kjemisk sammensetning

• Inspeksjon av utvendig diameter

• Inspeksjon av innvendig diameter

• Veggtykkelse measurement

• Totallengdeinspeksjon

• Sentrumsavstand inspeksjon

• Bøygeometri inspection

• Sveiseinspeksjon

• Inspeksjon av monteringsplate

• Sluttmonteringskontroll


Ytterligere inspeksjonskrav kan avtales før produksjon.

Hvorfor velge FH® Alloy?
FH® Alloy spesialiserer seg på tilpassede varmebestandige legeringskomponenter for industrielle ovner og varmebehandlingsutstyr.

Vårt utvalg av strålerør inkluderer:

• HU U-formede strålende rør

• Cr25Ni35 U-formede strålende rør

• P-type strålerør

• I-Type strålerør

• Rette strålende rør

• Gassfyrte strålerør

• Spesialformede strålende rør

• Egendefinerte strålende rørsammenstillinger


Vi produserer også ovnsvalser, sentrifugalstøpte rør, varmebehandlingsarmaturer, ovnsbrett, ovnskurver og andre tilpassede ovnskomponenter.

Be om et tilbud
For et nøyaktig tilbud, vennligst oppgi:

1. Teknisk tegning

2. Materialkvalitet

3. Utvendig diameter

4. Innvendig diameter eller veggtykkelse

5. Total lengde

6. Sentrumsavstand

7. U-bøyeradius

8. Monteringsplate dimensjoner

9. Driftstemperatur

10. Ovns atmosfære

11. Nødvendig mengde


Send tegningen eller eksisterende spesifikasjoner for strålende rør til FH® Alloy for teknisk gjennomgang og tilbud.

FAQ
Q1: Kan du produsere Ø152,4 × Ø142,8 × 2154,24 mm U-formede strålerør?
Ja. FH® Alloy kan produsere denne HU-strålerørspesifikasjonen og kan også justere dimensjonene i henhold til ovnsdesignet ditt.

Q2: Hva er veggtykkelsen?
Basert på en utvendig diameter på Ø152,4 mm og en innvendig diameter på Ø142,8 mm, er den nominelle radielle veggtykkelsen 4,8 mm.

Q3: Kan senteravstanden tilpasses?
Ja. Sentrumsavstand, bøyeradius, rett benlengde, total høyde og installasjonsdimensjoner kan tilpasses.

Q4: Kan du levere isolasjonsblokkene og monteringsbasen?
Ja. Strålerøret kan leveres som en komplett sammenstilling med tilpassede isolasjonsblokker, monteringsplater og tilhørende installasjonskomponenter.

Q5: Kan HU erstattes med en annen varmebestandig legering?
Ja. Materiale kan velges i henhold til driftstemperatur, ovnsatmosfære, termiske syklusforhold og forventet levetid.

Q6: Kan du produsere erstatningsstrålerør?
Ja. Eksisterende strålerør kan reproduseres fra tekniske tegninger, prøver, fotografier eller målte dimensjoner.
