FH® brønntype ovnsbunnbrett | Bunnstøtte for grop-/brønnovner

FH® brønntype ovnsbunnbrett

Viktige fordeler

• Tung lastbærende kapasitet
  Forsterket ribbestruktur og strategisk plasserte støtteføtter fordeler vekten jevnt – støtter høye stabler med deler eller flere kurver uten å henge i midten.
• Materialee med høy krypstyrke
  1.4849, 310S eller 1.4828 varmebestandige legeringer opprettholder dimensjonsstabilitet ved 850–1050°C – ingen progressiv deformasjon over hundrevis av sykluser.
• Gasssirkulasjon optimalisert
  Hevede føtter skaper et gap mellom brett og ovnsbunn – lar varm gass eller atmosfære strømme under det nederste laget for jevn oppvarming.
• Anti-karburering / Anti-nitrering
  Høysilisiumlegeringer (1.4849 / 1.4828) motstår karbon- og nitrogenpenetrering – forlenger levetiden i aggressive atmosfærer.
• Egendefinert form og størrelse
  Sirkulær eller rektangulær – nøyaktig tilpasset ovnens indre diameter eller dimensjoner. Segmenterte alternativer for store diametre.



Tekniske spesifikasjoner

Hvorfor velge FH®-brønntypeovnsbunnbrett?
1. Grunnlaget for hele lasten din
Basebrettet støtter alt over det. Hvis den synker, sprekker eller svikter, blir hele batchen kompromittert – deler kan tippe, kurver kan binde seg og oppvarmingen blir ujevn. FH® basebrett er konstruert spesielt for denne kritiske rollen.

2. Materialvalgveiledning

3. Designfunksjoner som betyr noe

4. Anti-karburering = lengre levetid

• I karbureringsovner trenger karbon inn og sprø vanlige brett. FH® bruker:
• Høysilisiumlegeringer (1.4828, 1.4849) – silisium danner en barriere mot karbondifusjon
• Pre-oksidasjonsbehandling – skaper stabilt Cr₂O₃ / SiO₂-lag
• Glatte overflater – reduserer karbonvedheft og sotoppbygging

Søknader

• Brønntype / gropkarbureringsovner
• Brønntype glødeovner
• Veltype tempereringsovner (middels høy temperatur)
• Brønntype gassnitreringsovner (med 310S eller 1.4849)
• Deler: store tannhjul, aksler, ringer, dyser, verktøy, lange rør, tunge støpegods

Materialkaraktertabell:

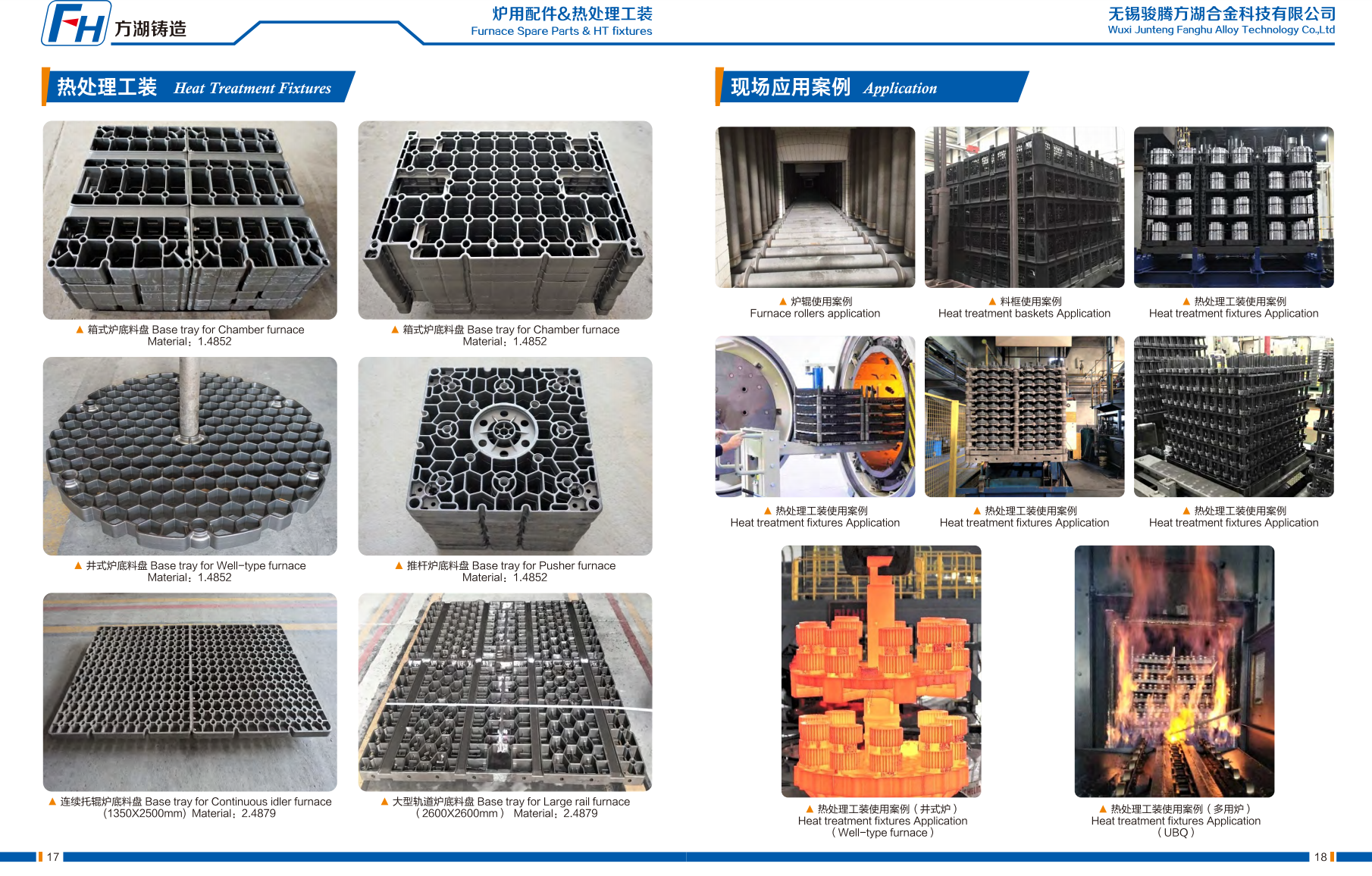

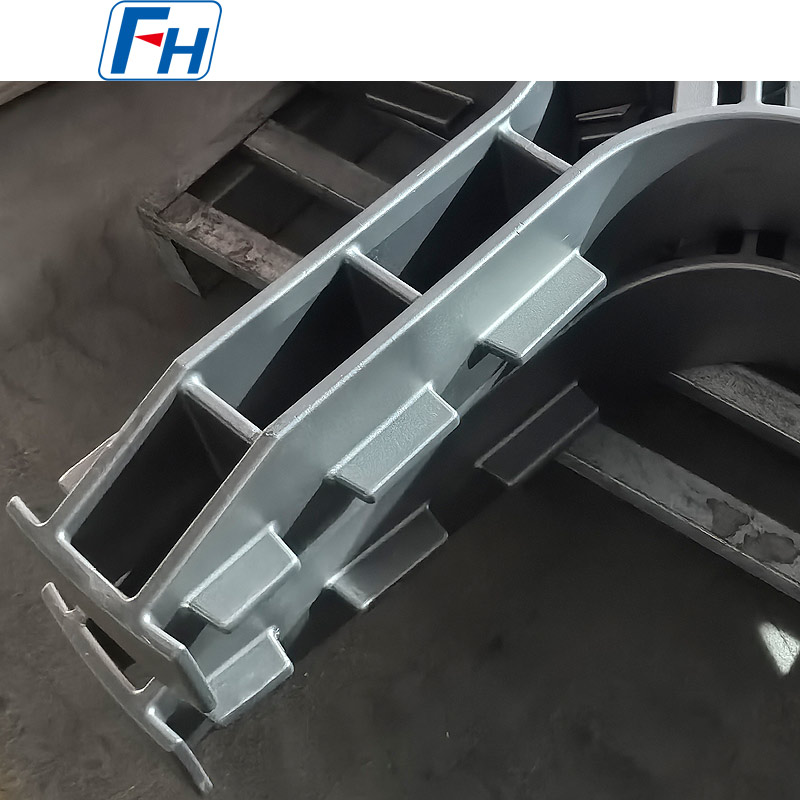

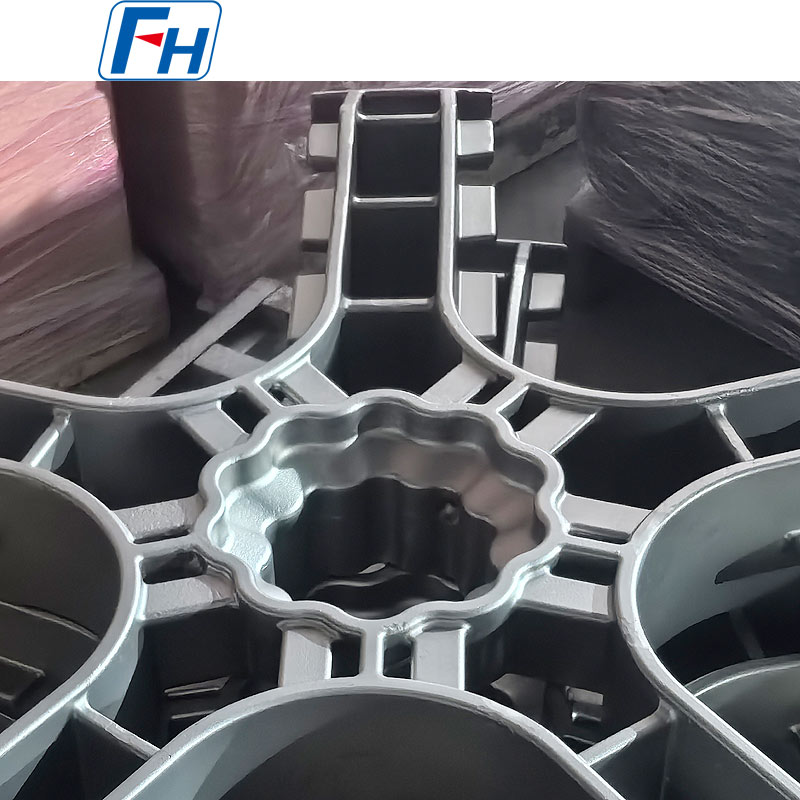

Ekte bilder av FH® Heat Treatment Base Trays

Bestillingsprosess

• Gi ovnens indre diameter (eller lengde × bredde) og dybde
• Del maks lastevekt og driftstemperatur
• Spesifiser atmosfære (luft, karburering, endogas, nitrogen, ammoniakk)
• FH® foreslår materialkvalitet, rutemønster, fothøyde og ribbelayout
• Produksjon: 10–20 virkedager
• Leveransen inkluderer: MTC, planhetsinspeksjonsrapport, installasjonsveiledning

Vanlige spørsmål:

Q1: Hvorfor trenger jeg et spesielt bunnbrett for min brønntypeovn? Kan jeg ikke bare bruke en vanlig kurv på ovnsgulvet?
A: Plassering av kurver direkte på ovnsgulvet blokkerer gasssirkulasjonen under bunnlaget, og forårsaker ujevn oppvarming. Den konsentrerer også all vekt på et lite kontaktområde. FH®-bunnbrettene har hevede føtter for gassstrøm og forsterkede ribber for å fordele tung last jevnt – og forhindrer både ujevn oppvarming og for tidlig svikt i skuffen.

Spørsmål 2: Hvilket materiale anbefaler du for en brønn-type karbureringsovn ved 930°C med 1200 kg total belastning?
A: 1,4849 er vår anbefaling. Den tilbyr den beste krypestyrken og anti-karburisering for tunge belastninger ved 930°C. Forventet levetid: 400–600 sykluser. 310S ville være på grensen ved den belastningen og temperaturen – forvent henging etter 150–200 sykluser. Vi kan tilby en livssykluskostnadsanalyse for å hjelpe deg med å bestemme.

Q3: Hvordan rengjør og vedlikeholder jeg bunnbrettet?
A: Hver 100.–150. syklus, fjern brettet under planlagt nedstenging og perlesprengning (glassperler, ≤0,3 MPa) for å fjerne karbonsot og løs avleiring. Sjekk flatheten på en jevn overflate. Hvis nedbøyningen overstiger 5 mm over 1000 mm, bør du vurdere utskifting eller reparasjon. Ikke hammer eller rett ut med varme – dette introduserer spenningspunkter som fører til sprekker.

Q4: Min brønntypeovn er 1400 mm i diameter. Kan du lage et bunnbrett i ett stykke?
A: For diametre over 1000 mm anbefaler vi vanligvis segmenterte design (3–4 sammenlåsende deler). Segmenter er lettere å installere gjennom toppåpningen uten å gå inn i ovnen. De håndterer også termisk ekspansjon bedre enn et enkelt stort stykke. Ja, vi kan også lage ett stykke hvis ovnen din tillater side- eller bunntilgang – vennligst bekreft tilgangsmetode.

Spørsmål 5: Kan dette basisbrettet brukes i en gassnitreringsovn av brønntype?
A: Ja. For gassnitrering (500–580°C) anbefaler vi 310S eller 1.4849. Begge motstår nitreringssprøhet bedre enn lavere kvaliteter. Merk at alle rustfrie stålbrett vil utvikle et overflatenitridlag over tid – regelmessig rengjøring hver 50.–80. syklus anbefales. For ionenitrering (plasma) anbefaler vi glatte overflater og avrundede kanter for å redusere buedannelse.

Q6: Hva er garantien din og gir du materialsertifikater?
A: 12 måneder mot fabrikasjonsfeil (sveisesprekker, støpefeil, materialfeil). Normal krypning, overflatekarburering/nitrering og gradvis henging regnes som normal slitasje – ikke dekket. Hvert bunnbrett leveres med et materialtestsertifikat (MTC) for full sporbarhet. Sveisinspeksjonsrapporter er tilgjengelig på forespørsel.
