FH® 1.4852 varmebehandlingsarmaturer for IPSEN-brønntypeovner

Merke: FH®

Sertifisering: ISO9001, ISO14001

Materiale: Varmebestandig stål

Materialklasse: 1.4852

Størrelse: φ1500x3430mm eller Tilpasset i henhold til dine tegninger

Driftstemperatur: 1100℃

MOQ: 2 stk

FH® varmebehandlingsarmaturer — Høytemperaturbestandige, tilpassbare industrielle varmebehandlingsarmaturer av Wuxi Junteng Fanghu Alloy Technology Co., Ltd., kompatibel med IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALDENG, CODER, ALDENG, CODER NABERTHERM, DOWA, CAN-ENG, SANYONG, TENOVA og andre globale ovnsmerker.

Kontakt oss
PREV：FH® universelle varmebehandlingsarmaturer | For herding / bråkjøling / gløding / karburering
NESTE：FH® sveisede varmebehandlingsarmaturer | Presisjonsutviklet for ovnsapplikasjoner
  • Parameter
  • Kontakt oss

FH® brønntype ovnsfestesystem | Grunnbrett Stablekurver Rutenett

Viktige fordeler

  • Komplett systemløsning
    Basebrett mellomkurver toppgitter – utformet som et integrert system for stabil stabling og optimal gassstrøm.
  • Tungt bærende
    Forsterkede ribbestrukturer og støtteføtter fordeler vekten jevnt – støtter høye stabler av deler eller flere kurver uten å henge i midten.
  • Gasssirkulasjon optimalisert
    Hevede føtter på bunnbrettets åpne gittermønstre lar varm gass strømme rundt alle overflater – jevn oppvarming fra bunn til topp.
  • Lang levetid
    Presisjonsfremstilling og stressavlastet design motstår termisk tretthet, kryp og atmosfæreangrep under normale driftsforhold.
  • Egendefinert konfigurasjon
    Sirkulær eller rektangulær – nøyaktig tilpasset ovnens indre dimensjoner. Segmenterte alternativer for store diametre.


Systemkomponenter

Komponent Funksjon Nøkkelfunksjon
Grunnbrett Fundament for hele stabelen Forhøyede føtter for gassstrøm, forsterkede ribber for lastfordeling
Stable kurver Hold og skille deler Åpen rutenettdesign, glatte kanter, stablebart grensesnitt
Topp rutenett Sikrer topplaget Forhindrer tipping under håndtering, vektoppbevaring


Tekniske spesifikasjoner

Parameter Verdi
Driftstemp. rekkevidde 400°C – 1200°C (avhengig av materialvalg)
Systemkomponenter Base brett stabling kurver topp gitter
Maks. total belastning 500 – 2000 kg (designavhengig)
Form Sirkulær (standard) eller rektangulær
Standard diametre 600 mm, 800 mm, 1000 mm, 1200 mm (tilpasset tilgjengelig)
Fabrikasjon Presisjonssveising eller investeringsstøping
Overflatefinish Som-sveiset / forhåndsoksidert / kuleblåst
Materialvalg tilgjengelig basert på driftstemperatur og atmosfære


Hvorfor velge FH®-brønntypeovnsarmaturer?
1. Designet for brønntypeovnsutfordringer

Utfordring FH® løsning
Tunge stabler (2–3 meter høye) Forsterkede ribber med høy styrke design
Bunnlag ujevn oppvarming Hevede føtter åpne rutenettmønstre
Vanskelig topptilgangsinstallasjon Segmenterte alternativer for store diametre
Termisk sykkelstress Avrundede hjørner stressavlastet konstruksjon

2. Grunnlaget for hele lasten din
Basebrettet støtter alt over det. Hvis den synker, sprekker eller svikter, blir hele batchen kompromittert – deler kan tippe, kurver kan binde seg og oppvarmingen blir ujevn. FH® basebrett er konstruert spesielt for denne kritiske rollen.

3. Designfunksjoner som betyr noe

Funksjon Fordel
Forsterket ribb underside Forhindrer senking i midten under tung belastning
Heve støtteføtter Tillater gassstrøm under bunnlaget – jevn oppvarming
Glatt toppoverflate Stabilt underlag for stabling av kurver
Åpent rutemønster Maksimal gassirkulasjon, minimal termisk masse
Avrundede hjørner (rektangulære) Reduserer stresskonsentrasjon
Segmentert konstruksjon (store diametre) Enkel montering gjennom toppåpning

4. Rengjøring

  • Foroksidert eller kuleblåst overflate reduserer innledende belegg
  • Glatt sveisefinish forhindrer delskader og avleiring vedheft
  • Deler kommer renere ut – reduserer rengjøring etter behandling


Søknader

  • Brønntype / gropkarbureringsovner
  • Brønntype karbonitreringsovner
  • Brønntype glødeovner
  • Brønntype herdeovner
  • Veltype tempereringsovner (middels høy temperatur)
  • Brønntype gassnitreringsovner
  • Deler: store tannhjul, aksler, ringer, dyser, verktøy, tunge støpegods, lange rør


Materialkaraktertabell:

Varmebestandig stål
/ GB DIN ASTM JIS Kjemisk sammensetning (%) Maksimal driftstemperatur
C Si Mn Cr Ni Nb/Cb Mo Annet
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24.00 - 28.00 4.00 - 6.00 - ≤0,50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1.00 - 2.50 ≤2,00 19.00 - 23.00 8.00 - 12.00 - ≤0,50 - 950 ℃
3 ZG30Cr28Ni10 - HAN SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 27.00 11.00 - 14.00 - ≤0,50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 14.00 - 18.00 - - - 1100℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23.00 - 27.00 19.00 - 22.00 - ≤0,50 - 1100℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19.00 - 23.00 23.00 - 27.00 - - - 1100℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17.00 - 21.00 37.00 - 41.00 - - - 1020℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15.00 - 19.00 33.00 - 37.00 - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24.00 - 28.00 33.00 - 37.00 0,80 - 1,80 ≤0,50 - 1100℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 18.00 - 21.00 36.00 - 39.00 1,20-1,80 ≤0,50 - 1100℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1.00 - 2.50 ≤2,00 23.00 - 25.00 23.00 - 25.00 0,80 - 1,80 ≤0,50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1.00 - 2.50 ≤2,00 24.00 - 28.00 33.00 - 37.00 - ≤0,50 - 1100℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19.00 - 21.00 31.00 - 33.00 0,50 - 1,50 ≤0,50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2,00 ≤2,00 10.00 - 14.00 58.00 - 62.00 - - - 1100℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15.00 - 19.00 64.00 - 68.00 - - - 1100℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27.00 - 30.00 ≤1,00 ≤0,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27.00 - 29.00 - 1,50 - 2,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1.00 - 2.00 ≤1,50 27.00 - 30.00 47.00 - 50.00 - ≤0,50 B: 4,0 - 5,5 1200 ℃

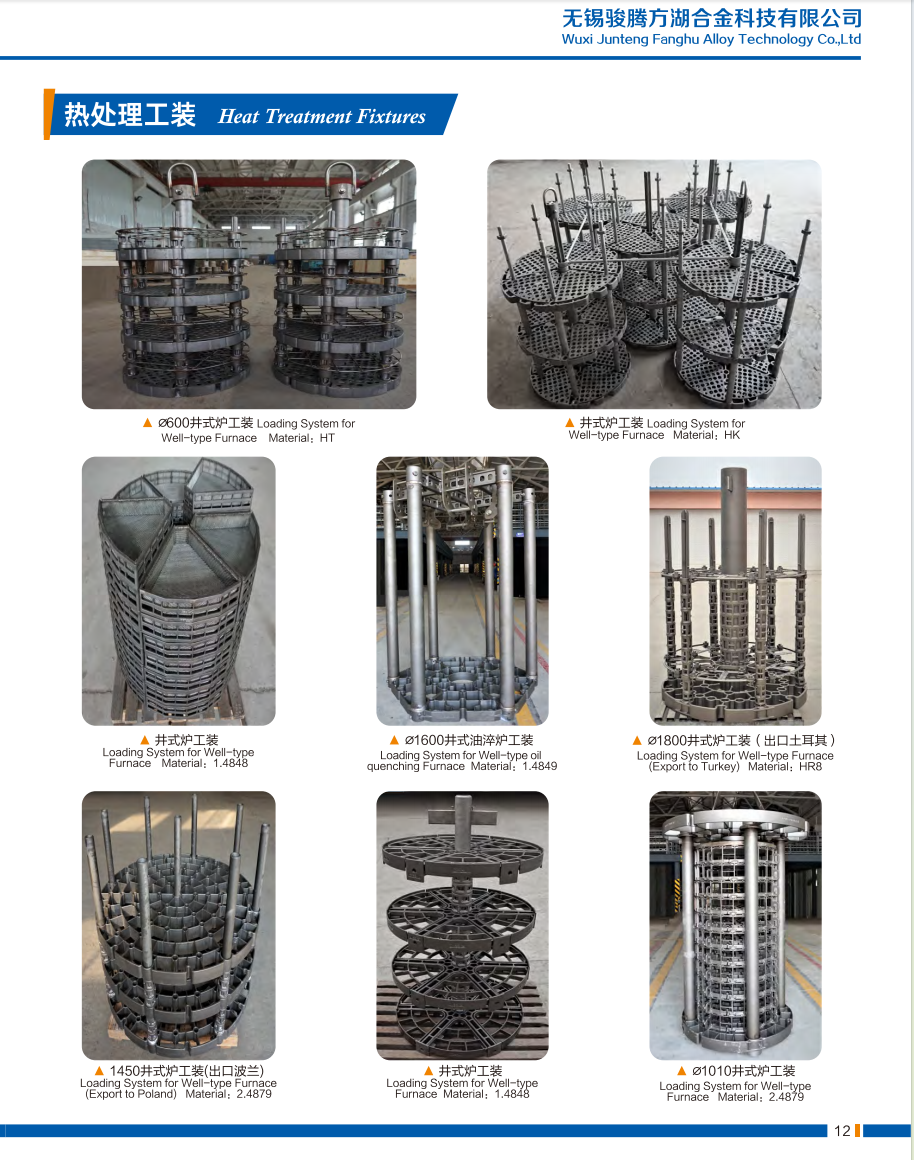

Ekte bilder av FH® varmebehandlingsarmaturer



Bestillingsprosess

  • Gi ovnens indre diameter (eller L×B), dybde og tilgangsmetode
  • Del deldimensjoner, maks lastevekt per batch og driftstemperatur
  • Spesifiser atmosfære (karburering, karbonitrering, gløding, etc.)
  • FH®-ingeniører foreslår komplett systemdesign 3D-layout
  • Bekreft komponentmengder (ett basisbrett antall kurver)
  • Produksjon: 15–25 virkedager
  • Leveransen inkluderer: MTC, inspeksjonsrapporter, stablediagram, pleieveiledning

Vanlige spørsmål:

Spørsmål: Hva inkluderer et komplett FH®-brønntype ovnsfestesystem?
A: Base brett stable kurver topp gitter – designet for å fungere sammen.

Spørsmål: Hvor mange kurver kan jeg stable?
A: Avhenger av ovnsdybden. FH® beregner dette for deg under prosjekteringen.

Spørsmål: Hvor lenge varer armaturene?
A: Vanligvis 300–600 sykluser med riktig vedlikehold og normale driftsforhold.

Spørsmål: Kan du skreddersy inventar til ovnen min?
A: Ja – tilpassede størrelser, former og segmenterte design er vår spesialitet.

Spørsmål: Hva er garantien din?
A: 12 måneder mot produksjonsfeil.
