FH® støttebraketter | Stativ til varmebehandlingsarmaturer

Merke: FH®

Sertifisering: ISO9001, ISO14001

Materiale: Varmebestandig stål

Materialklasse: HT

Størrelse: 832x190,5x25,4mm eller Tilpasset i henhold til dine tegninger

Driftstemperatur: 980 ℃

MOQ: 2 stykker

Kontakt oss

FH® støttebraketter og stativer | Heavy-Duty varmebehandlingsarmaturstøtter

Viktige fordeler

Tungt bærende
Forsterket design støtter tunge kurvstabler og store deler – forhindrer kollaps og opprettholder stabil lasting.
Høy temperatur styrke
Laget av varmebestandige legeringer – opprettholder strukturell integritet ved ovnsdriftstemperaturer opp til 1150°C.
Presisjonssveiset konstruksjon
Laser TIG-sveising med full penetrering – ingen svake punkter, ingen sprut, ingen sveisedråpeforurensning.
Stacking Compatibility
Designet for sømløst grensesnitt med FH®-kurver, brett og gitter – konsekvent høyde og justering.
Egendefinerte konfigurasjoner
Enhver høyde, bredde eller lastekapasitet – designet for dine spesifikke ovns- og delkrav.

Tekniske spesifikasjoner

Parameter	Verdi
Materialeer	310S, 1,4806, 1,4848, 1,4849, 2,4879, Inconel
Maks. kontinuerlig temp.	450°C – 1200°C (avhengig av materiale)
Lastekapasitet per brakett	100 kg – 2000 kg (designavhengig)
Høydeområde	50 mm – 500 mm (tilpasset tilgjengelig)
Top interface	Flat / slisset / pinneplassert / tilpasset
Bottom interface	Flat / føtter / anti-skli
Fabrikasjon	Presisjonslaser/TIG sveising
Materialtestsertifikat (MTC) følger med hver FH®-brakett

Hvorfor velge FH® støttebraketter?
1. Grunnlaget for sikker stabling
Dårlig utformede eller svake parenteser forårsaker:

Ujevn lastfordeling – kurv tipper eller kollapser
Delskade fra fallende kurver
Ovns ildfast skade fra falt last
Operator safety hazards

FH® støttebraketter er konstruert for stabilitet og sikkerhet.

2. Materialvalgveiledning

Material	Maks temp	Best for
Karbonstål	450°C	Lavtemperaturtempering, kostnadssensitiv
310S	950°C	Generell herding, karburering
1.4806	1000°C	Gløding med høyere temperatur
1.4849	1100°C	Heavy loads, long cycles
Inconel	1150°C	Ekstreme temperaturer

3. Designalternativer

Type	Best for	Nøkkelfunksjon
Fixed height	Standard stabling	Enkel, sterk, kostnadseffektiv
Justerbar	Variable load heights	Pin eller skruejustering
Folding	Storage when not in use	Hengslede ben, plassbesparende
Modulær	Flere konfigurasjoner	Utskiftbare utvidelser

Søknader

1. Støtte for stablede kurver i boksovner

2. Lagseparasjon i grop / brønntype ovner

3. Bunnstigerør for gassirkulasjon under brett

4. Avstandsstykker mellom dellag

5. Støtte for lange eller vanskelige deler

6. Alle ovnstyper: boks, grop, bilbunn, bjelle

Materialkaraktertabell:

Varmebestandig stål
/	GB	DIN	ASTM	JIS	Kjemisk sammensetning (%)								Maksimal driftstemperatur
/	GB	DIN	ASTM	JIS	C	Si	Mn	Cr	Ni	Nb/Cb	Mo	Annet	Maksimal driftstemperatur
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0,30 - 0,50	≤2,00	≤1,00	24.00 - 28.00	4.00 - 6.00	-	≤0,50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0,30 - 0,50	1.00 - 2.50	≤2,00	19.00 - 23.00	8.00 - 12.00	-	≤0,50	-	950 ℃
3	ZG30Cr28Ni10	-	HAN	SCH17	0,20 - 0,50	≤2,00	≤2,00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0,30 - 0,50	1.00 - 2.50	≤2,00	24.00 - 27.00	11.00 - 14.00	-	≤0,50	-	1050 ℃
5	ZG30Cr28Ni16	-	HI	SCH18	0,20 - 0,50	≤2,00	≤2,00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0,30 - 0,50	≤1,75	≤1,50	23.00 - 27.00	19.00 - 22.00	-	≤0,50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0,20 - 0,50	≤2,00	≤2,00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0,35 - 0,75	≤2,50	≤2,00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0,35 - 0,70	≤2,00	≤2,00	15.00 - 19.00	33.00 - 37.00	-	≤0,50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0,30 - 0,50	≤2,00	≤2,00	24.00 - 28.00	33.00 - 37.00	0,80 - 1,80	≤0,50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0,30 - 0,50	1.00 - 2.50	≤2,00	18.00 - 21.00	36.00 - 39.00	1,20-1,80	≤0,50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0,30 - 0,50	1.00 - 2.50	≤2,00	23.00 - 25.00	23.00 - 25.00	0,80 - 1,80	≤0,50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0,35 - 0,50	1.00 - 2.50	≤2,00	24.00 - 28.00	33.00 - 37.00	-	≤0,50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	≤2,00	19.00 - 21.00	31.00 - 33.00	0,50 - 1,50	≤0,50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0,35 - 0,75	≤2,00	≤2,00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0,35 - 0,75	≤2,00	≤2,00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	≤1,50	27.00 - 30.00	≤1,00	≤0,50	≤0,50	Co:48,0 - 52,0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27.00 - 29.00	-	1,50 - 2,50	≤0,50	Co:48,0 - 52,0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0,35 - 0,55	1.00 - 2.00	≤1,50	27.00 - 30.00	47.00 - 50.00	-	≤0,50	B: 4,0 - 5,5	1200 ℃

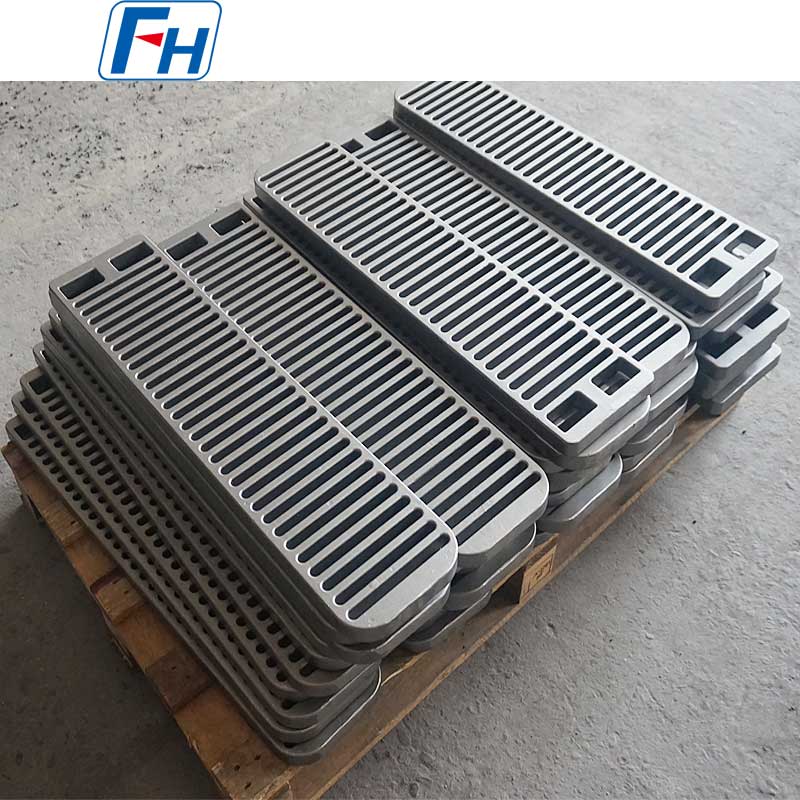

Ekte bilder av FH® varmebehandlingsarmaturer

Bestillingsprosess

Oppgi nødvendig høyde, bredde og lastekapasitet
Spesifiser driftstemperatur og atmosfære
FH® foreslår materiale og design
Produksjon: 7–15 virkedager
Leveransen inkluderer MTC og inspeksjonsrapport

Vanlige spørsmål:
Q1: Hvilket materiale anbefaler du for støttebraketter?
A: For ≤700°C: 310S. For 950°C karburering: 1,4849. For >1000°C: Inconel. Karbonstål er kun tilgjengelig for lavtemperaturapplikasjoner (≤450°C).

Q2: Kan du lage braketter til en bestemt høyde?
A: Ja – alle høyder fra 50 mm til 500 mm. Vi tilbyr også justerbare design for variable stablebehov.

Q3: Hvor mye vekt kan en brakett bære?
A: Standarddesign støtter 100–500 kg per brakett. Kraftige versjoner støtter opptil 2000 kg per brakett. Fortell oss ditt lastebehov.

Q4: Kommer parentes i sett?
A: Ja – vanligvis 4 braketter per lag (en per hjørne). Tilpassede mengder tilgjengelig.

Q5: Hva er garantien din?
A: 12 måneder mot fabrikasjonsfeil. Normal slitasje, kryp og termisk tretthet dekkes ikke.
