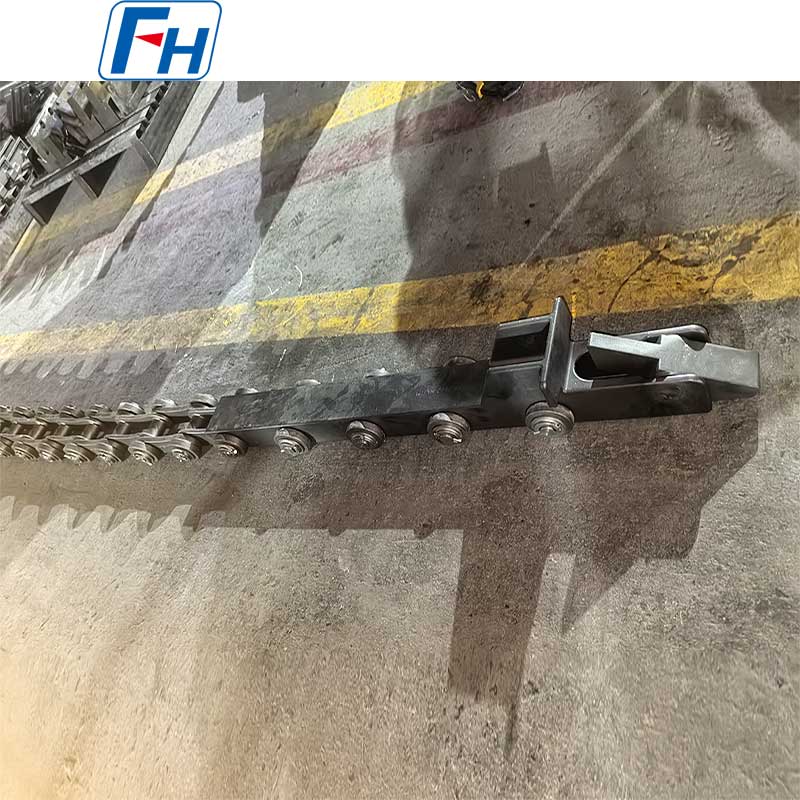

FH® skyvehode + kjedemontering | Kontinuerlig ovnsdriftssystem

FH® skyvehodekjedemontering | Kraftig ovnsdrift og transportsystem

Viktige fordeler

• Integrert skyvehodekjedesystem
  Designet som en komplett enhet – perfekt match mellom skyvehode, kjedefester og drivhjul.
• Høy skyvekraftkapasitet
  Forsterket skyvehode-design tåler høy skyvebelastning – flytter tunge brettstabler gjennom ovnen uten å bøye seg eller knekke.
• Varme- og slitebestandig
  Høytemperaturlegeringer og spesialisert varmebehandling – motstår termisk forvrengning, slitasje og oksidasjon i ovnsmiljøer.
• Presisjonskjededrift
  Presisjonsmaskinerte pinner, foringer og sideplater – jevnt inngrep, redusert forlengelse og lang levetid.
• Egendefinerte konfigurasjoner
  Enhver skyvehodestørrelse, kjedestigning, lengde og festeavstand – designet for din spesifikke ovnsoppsett og brettdimensjoner.

Tekniske spesifikasjoner

Systemkomponenter

Hvorfor velge FH® skyvehodekjedemonteringer?
1. Kritisk rolle i kontinuerlige ovner
Skyvehodet og kjedeenheten er hjertet i et kontinuerlig skyveovnsdrivsystem. Dårlig design fører til:

• Bøyde eller ødelagte skyvehoder – stans i ovnen
• Kjedeforlengelse eller feil – feiljustering og fastkjøring
• Ujevn brettbevegelse – delskade eller ildfast skade på ovnen
• Høy nedetid for vedlikehold

FH®-enheter er konstruert for pålitelighet.

2. Materialvalgveiledning

3. Designfunksjoner

Søknader
Ovnstyper:

• Kontinuerlige skyveovner (herding, karburering)
• Rulleovner (push-seksjon)
• Mesh belteovner (kraftig drift)
• Gangstråleovner (overføringsmekanisme)
• Returlinjer for brett

Typiske deler flyttet:

• Lastede kurver og brett
• Gir- og akselstabler
• Lagerringer
• Festebrett

Materialkaraktertabell:

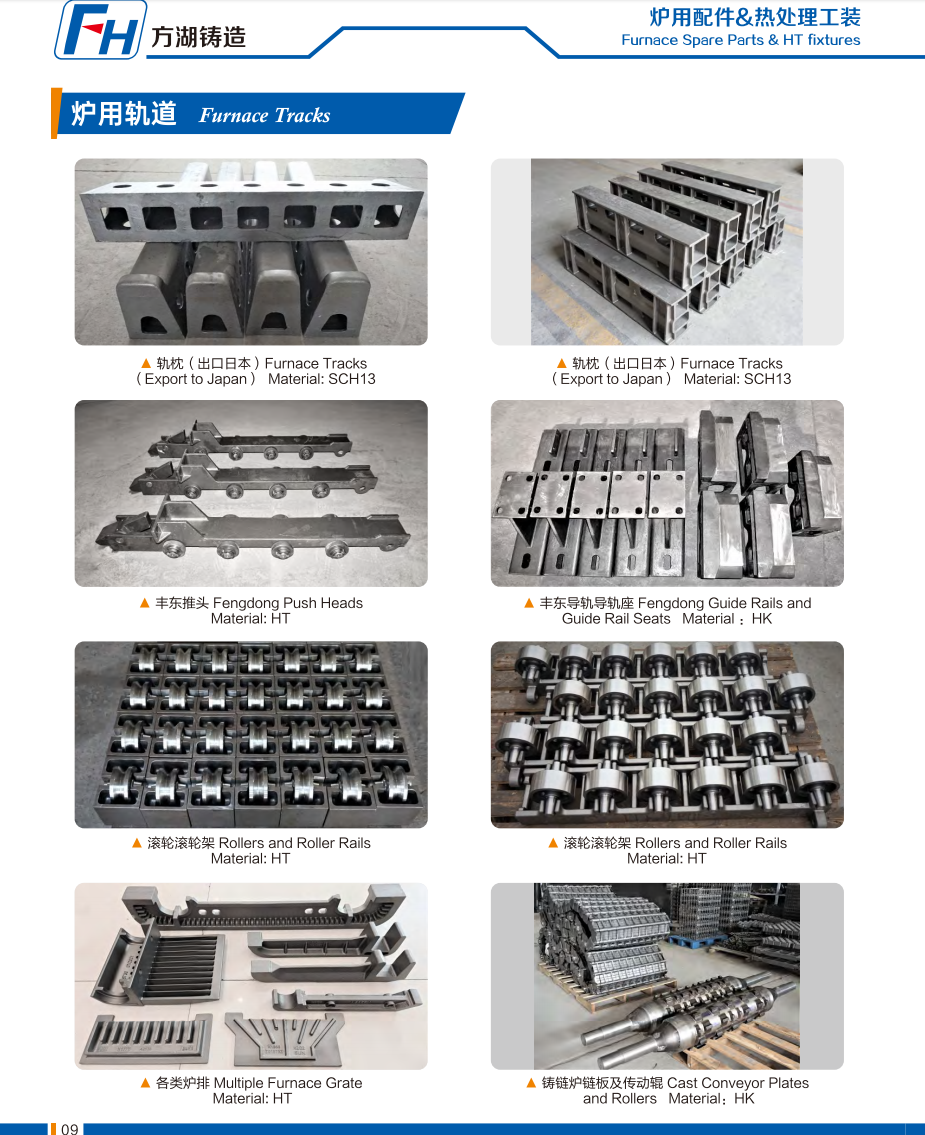

Ekte bilder av FH® varmebehandlingsarmaturer

Bestillingsprosess

1. Oppgi:

• Ovnstype og drivmekanisme (kjedehjul, hydraulikk, skrue)
• Nødvendig skyvekraft (eller antall skuffer på brett)
• Driftstemperatur (inne i ovn vs kjølig sone)
• Skuff/kurv dimensjoner og push-grensesnitt
• Kjedestigning og lengde kreves
• Festeavstand (avstand mellom skyvehoder)

2. FH® foreslår:

• Materialanbefaling for skyvehode og kjede
• Skyvehodedesign (form, slitepute, guide)
• Kjedespesifikasjon (stigning, fester, varmebehandling)
• CAD-tegning for godkjenning
• Pris og leveringstid

3. Produksjon: 15–25 virkedager

4. Leveransen inkluderer:

• Materialprøvesertifikater
• Dimensjonell inspeksjonsrapport
• Monteringstegning og monteringsveiledning

Vanlige spørsmål:

Q1: Hva er den typiske levetiden til et skyvehode og kjedemontering?
A: Med riktig smøring og justering: skyvehode – 2–5 år avhengig av temperatur og skyvekraft; kjede – 3–7 år for materialer av ovnskvalitet. Regelmessig inspeksjon for slitasje, forlengelse eller bøyning anbefales hver 6.–12. måned.

Spørsmål 2: Hvilket materiale anbefaler du for et 950°C skyvehode for karbureringsovn?
A: For 950°C oppkolingsatmosfære anbefaler vi 1,4849 for skyvehodet – utmerket krypestyrke og karbureringsmotstand. For kjeden inne i ovnen, bruk også 1.4849 eller 310S. For kjetting i den kjølige returledningen er varmebehandlet legert stål tilstrekkelig.

Q3: Kan du matche et eksisterende skyvehode som ikke lenger er tilgjengelig?
A: Ja – omvendt utvikling tilgjengelig. Send oss ​​ditt slitte skyvehode eller tegninger. Vi vil måle, anbefale materialoppgraderinger hvis det er fordelaktig, og produsere en direkte erstatning.

Q4: Hvordan vet jeg når kjeden trenger utskifting?
A: Mål kjedeforlengelsen. Bytt ut når forlengelsen overstiger 2–3 % av den opprinnelige lengden. Inspiser også for slitte pinner, sprukne sideplater eller fastklemte lenker. FH® tilbyr erstatningskjeder med samme innfestingsavstand.

Q5: Hva er garantien din?
A: 12 måneder mot produksjonsfeil (sveisesprekker, materialfeil, maskineringsfeil). Normal slitasje, kjedeforlengelse og termisk tretthet dekkes ikke – men FH® vil anbefale de riktige materialene for dine spesifikke forhold for å maksimere levetiden.
