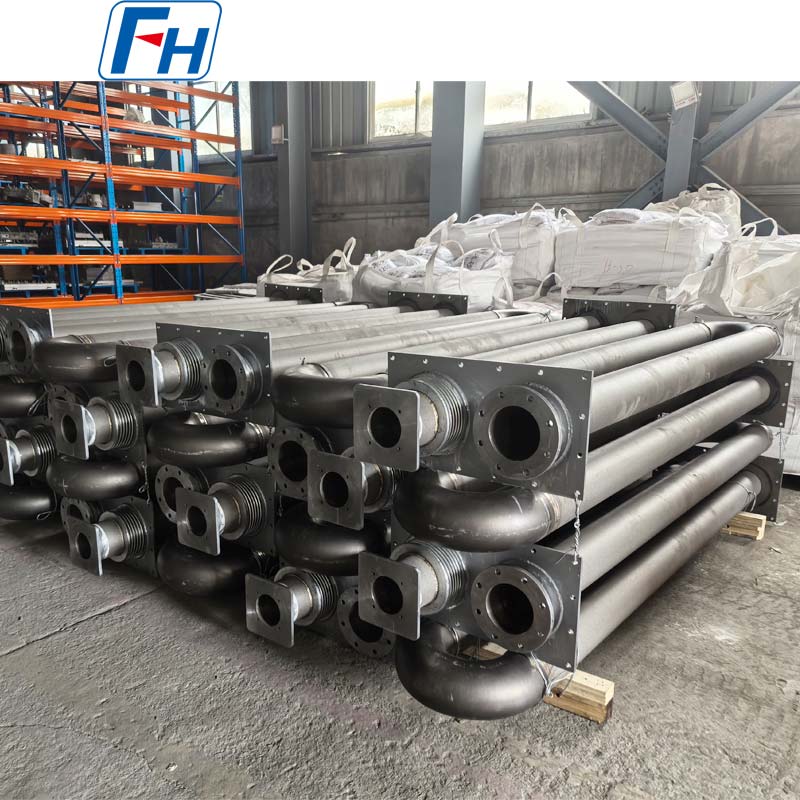

U-formet strålerør for industrielle ovner
FH® U-formede strålerør i legering er designet for indirekte oppvarming i industrielle varmebehandlingsovner. Den U-formede strukturen gir en stor varmeoverføringsoverflate samtidig som forbrenningsatmosfæren holdes atskilt fra ovnskammeret, noe som bidrar til å oppnå stabil og jevn ovnsoppvarming.

Produsert av høytemperaturbestandige legeringer, kan strålerørene våre tilpasses i henhold til driftstemperatur, ovnsatmosfære, rørdimensjoner, brennerdesign og driftsforhold.

Nøkkelfunksjoner

• Høy motstand mot oksidasjon og høy temperatur korrosjon

• God styrke og dimensjonsstabilitet ved høye temperaturer

• Designet for effektiv og jevn strålevarmeoverføring

• Egnet for kontinuerlige og batch-type industrielle ovner

• Tilpasset rørdiameter, veggtykkelse, lengde og U-bøydimensjoner
• Tilgjengelig i ulike varmebestandige rustfrie stål og nikkelbaserte legeringer

• Fremstilling i henhold til kundetegninger eller eksisterende ovnsdimensjoner

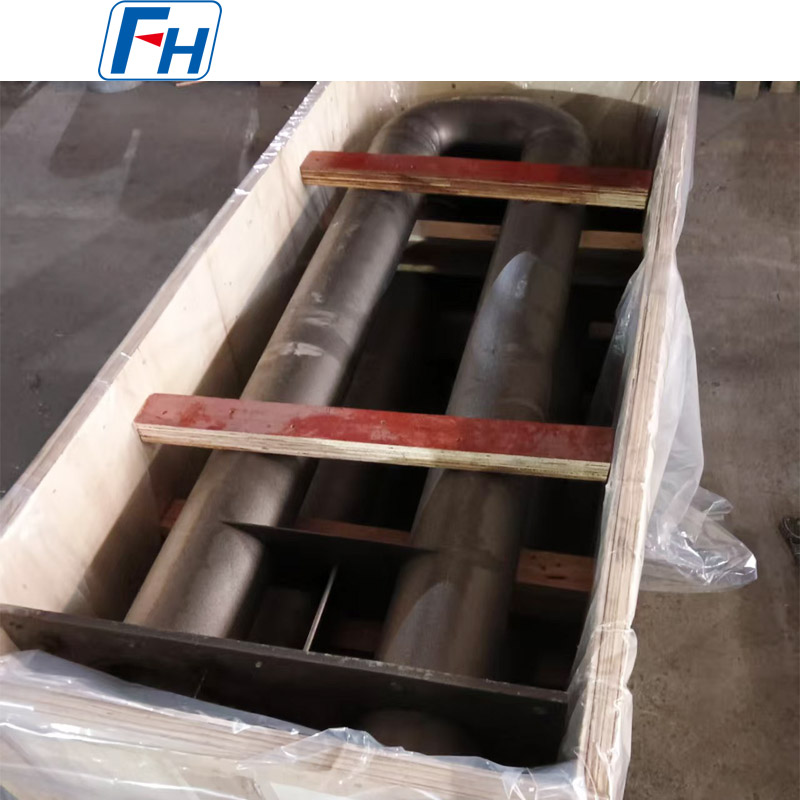

• Inspeksjon tilgjengelig før forsendelse


Typiske spesifikasjoner

Typiske applikasjoner
U-formede strålerør er mye brukt i:

• Varmebehandlingsovner

• Karbureringsovner

• Glødeovner

• Herdeovner

• Kontinuerlige ovner

• Roller ildsted ovner

• Batch ovner

• Industrielle varmeovner

• Stålbehandlingslinjer

• Utstyr for varmebehandling av metall


T hey er spesielt egnet for ovnssystemer som krever indirekte oppvarming og kontrollert ovnsatmosfære.

Alternativer for varmebestandig legering
Materialvalg er avgjørende for strålingsrørets levetid.

Avhengig av ovnstemperatur, atmosfære og termiske syklusforhold, kan FH® Alloy produsere strålerør fra forskjellige varmebestandige legeringskvaliteter, inkludert:

• 1.4848 / AISI 309-type varmebestandige legeringer

• 1.4849 / AISI 310-type varmebestandige legeringer

• 1.4852 varmebestandige legeringer

• 2,4879 høytemperatur legeringskvaliteter

• Høy-Ni og høy-Cr varmebestandige legeringer

• Nikkelbaserte legeringer for mer krevende ovnsforhold


Det endelige materialet bør velges i henhold til faktisk driftstemperatur, ovnsatmosfære, belastning og forventet levetid.

Materialvalgstabell

Produksjon og fabrikasjon
Avhengig av design kan U-formede strålerør produseres ved å bruke en kombinasjon av:
Sentrifugalstøping / statisk støping → maskinering → rørmontering → U-bend fabrikasjon → sveising → dimensjonal inspeksjon → overflatebehandling → sluttinspeksjon

For store eller høytemperaturstrålende rør, gis spesiell oppmerksomhet til:

• Rørretthet

• Veggtykkelse konsistens

• Sveisekvalitet

• U-bøy geometri

• Totale dimensjoner

• Deformasjonsmotstand ved høy temperatur


Dette bidrar til å redusere for tidlig svikt forårsaket av termisk stress, oksidasjon og dimensjonsforvrengning.

Designet for høytemperaturovnsservice
Strålende rør fungerer under gjentatte oppvarmings- og avkjølingssykluser. Vanlige feilmekanismer inkluderer:

• Høy temperatur oksidasjon

• Termisk tretthet

• Krypdeformasjon

• Rørbøyning

• Sveisesprekker

• Lokal overoppheting

• Høy temperatur korrosjon


FH® Alloy vurderer derfor strålingsrørdesignet i henhold til kundens faktiske ovnsforhold i stedet for å velge materiale kun basert på nominell temperatur.
For mer nøyaktig materialvalg anbefaler vi å gi:
Driftstemperatur ovn atmosfære rør tegning brenner type forventet levetid.

Egendefinerte U-formede strålende rør
Vi produserer U-formede strålerør i henhold til kundenes tegninger og ovnskrav.
Egendefinerte parametere inkluderer:

• Utvendig diameter

• Innvendig diameter

• Veggtykkelse

• Rett rørlengde

• U-bøyeradius

• Total høyde

• Tilkoblingsdimensjoner

• Flensdimensjoner

• Brennergrensesnitt

• Materialkvalitet

• Sveisekrav


Eksisterende strålerør kan også produseres i henhold til prøver, tegninger eller dimensjonale mål.

Kvalitetskontroll
Avhengig av prosjektkrav, kan inspeksjon omfatte:

• Kjemisk sammensetningsanalyse

• Dimensjonell inspeksjon

• Visuell inspeksjon

• Sveiseinspeksjon

• Testing av mekaniske egenskaper

• Overflateinspeksjon

• Verifisering av varmebestandig legeringsmateriale


Ytterligere inspeksjonskrav kan diskuteres før produksjon.

Hvorfor velge FH® Alloy?
FH® Alloy spesialiserer seg på tilpassede varmebestandige legeringskomponenter for industrielle ovner og varmebehandlingsutstyr.
Våre produksjonsevner dekker:

• Strålende rør

• Ovnsruller

• Varmebehandlingsarmaturer

• Ovnkurver

• Ovnsbrett

• Ovnsviftekomponenter

• Sentrifugalstøpte rør

• Varmebestandig legeringsstøpegods


Vi støtter OEM og tegningsbasert produksjon for ovnsprodusenter, varmebehandlingsanlegg, stålverk og industrielt utstyrsselskaper over hele verden.

Be om et tilbud
For et nøyaktig tilbud for ditt U-formede strålerør, vennligst send oss:

1. Produkttegning

2. Rørdiameter og veggtykkelse

3. Totale dimensjoner

4. Materialkvalitet

5. Driftstemperatur

6. Ovns atmosfære

7. Nødvendig mengde

8. Bilder av det eksisterende strålerøret, hvis tilgjengelig


Send oss dine tegninger eller ovnskrav for materialvalg og tilbud.
