Hvorfor den rette kurven betyr mer enn du tror

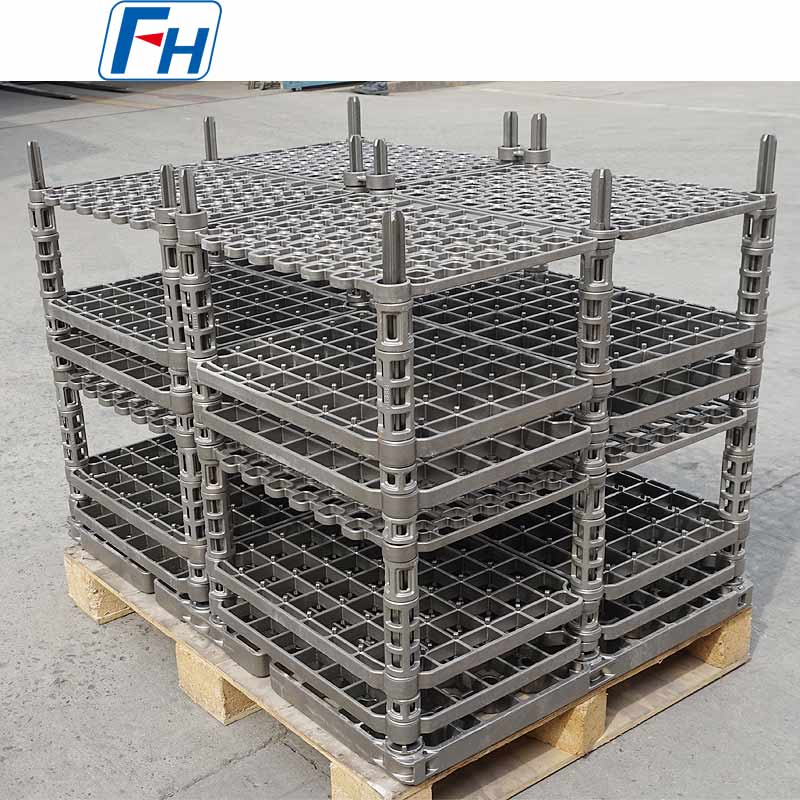

Typer varmebehandlingskurver

Materialkarakterer sammenlignet

Materialvalg er den enkelt mest virkningsfulle spesifikasjonsbeslutningen. Tabellen nedenfor oppsummerer de mest brukte legeringskvalitetene for produksjon av varmebehandlingskurv:

Nøkkeldimensjoner og lastspesifikasjoner

Dimensjonering av kurven må samsvare med både dimensjonene til ovnskammeret og delens geometri. Overdimensjonerte kurver forårsaker hot spots; underdimensjonerte kurver sløser kapasitet. Nedenfor er vanlige standardspesifikasjoner:

• Små batch-kurver: 300 x 200 x 150 mm, lastekapasitet 30-80 kg — egnet for små festemidler og lagerkomponenter
• Medium skyveovnskurver: 450 x 350 x 200 mm, lastekapasitet 80-200 kg — den vanligste størrelsen i produksjon av bilutstyr
• Store kontinuerlige ovnskurver: 600 x 450 x 250 mm, lastekapasitet 200-500 kg — brukes i tungindustris smibehandling
• Tilpassede støpte kurver: Alle dimensjoner opp til 1200 x 800 mm — for spesialiserte romfarts- eller verktøyapplikasjoner

Presisjonsstøping vs. Fabrication: En direkte sammenligning

Debatten mellom støping og fabrikasjon handler ikke om kostnad alene - det handler om totale eierkostnader over kurvens levetid i et spesifikt termisk miljø.

Hvordan velge riktig varmebehandlingskurv

Bruk følgende sjekkliste for å begrense spesifikasjonene dine før du kontakter en leverandør:

• Definer topptemperaturen din: Under 900 °C — fabrikkerte kurver er kostnadseffektive. Over 950°C – spesifiser kurver av støpt legering.
• Identifiser atmosfæren din: Karburiserende atmosfærer akselererer oksidasjon; velg HK eller HP karakter fremfor HH.
• Beregn din lastevekt: Inkluder delvekt pluss taravekt for armaturet. Legg til 20 % sikkerhetsmargin.
• Match ovnens indre dimensjoner: Tillat 20-30 mm klaring på hver side for gassstrøm.
• Spesifiser syklusfrekvens: Mer enn 3 varmesykluser per dag krever støpekonstruksjon - sveisede kurver sprekker i løpet av 6-12 måneder under slike forhold.
• Gjennomgå delens geometri: Skjøre eller uregelmessige deler kan trenge tilpassede innvendige skillevegger - kun mulig med støping.

Vedlikehold og levetidsforlengelse

Selv den beste legeringsstøpekurven vil brytes ned for tidlig uten riktig håndtering. Disse praksisene forlenger konsekvent levetiden for kurven i feltstudier:

• Unngå å miste eller støte på kalde kurver – termisk støtmotstand er ikke lik mekanisk støtmotstand
• Roter kurver inn og ut av drift etter en tidsplan – ujevn bruk akselererer lokalisert kryp
• Rengjør oksidavleiringer kvartalsvis ved hjelp av stålbørsting - kraftig avleiring isolerer kurven og øker overflatetemperaturen med opptil 80°C
• Inspiser sveiser (på fabrikerte) eller overflatesprekker (på støpegods) hver 500. driftstime
• Oppbevar kurver flatt og støttet - stabling av kurver uten støtte forårsaker permanent deformasjon over tid
