Her finner du alt du vil vite om bunnbrett i gropovner

Introduksjon til gropovnsbunnbrett (arbeidsstykkebrett/herdeplater)

Greit, her er en detaljert introduksjon til bunnbrettet (også kjent som ildstedplaten, kurvbunnplaten, arbeidsstykkestøttebrettet osv.) i gropovner.

Brettet er en kritisk komponent i en gropovn. Den støtter direkte arbeidsstykkene som behandles (som støpegods, smiing, presisjonsdeler osv.) og opererer under tøffe forhold, inkludert høye temperaturer, tung belastning og atmosfæresirkulasjon.

1. Primære funksjoner og roller

1. Støtte arbeidsstykker: Dette er den mest grunnleggende funksjonen, som bærer vekten av arbeidsstykkene, armaturene og seg selv.
2. Sikre sirkulasjon av ovnsatmosfære: Utformet med regelmessig anordnede hull eller slisser for å tillate beskyttende atmosfærer (f.eks. nitrogen, sprukket gass med metanol) eller reaktive gasser (f.eks. karbureringsgass) å strømme jevnt fra bunn til topp, noe som sikrer jevn temperatur og atmosfære gjennom hele ovnskammeret.
3. Ensartet varmeoverføring: Overføring av varme fra bunnvarmeelementene (eller varmluft) til arbeidsstykkene. Dens strukturelle design påvirker varmeoverføringseffektiviteten.
4. Forhindre at arbeidsstykker faller ned i ovnsbunnen: Unngå at små deler eller belegg faller ned på bunnvarmeelementene eller viften, noe som kan forårsake skade eller rengjøringsvansker.
5. Tilrettelegging for lasting/lossing: Brukes vanligvis i forbindelse med en arbeidskurv (eller direkte med kranløfteverktøy) for å lette total heising inn og ut av ovnskammeret, og forbedre produksjonseffektiviteten.

2. Vanlige strukturelle typer

Avhengig av ovnstype, prosess og belastningskrav, kommer skuffer hovedsakelig i følgende strukturer:

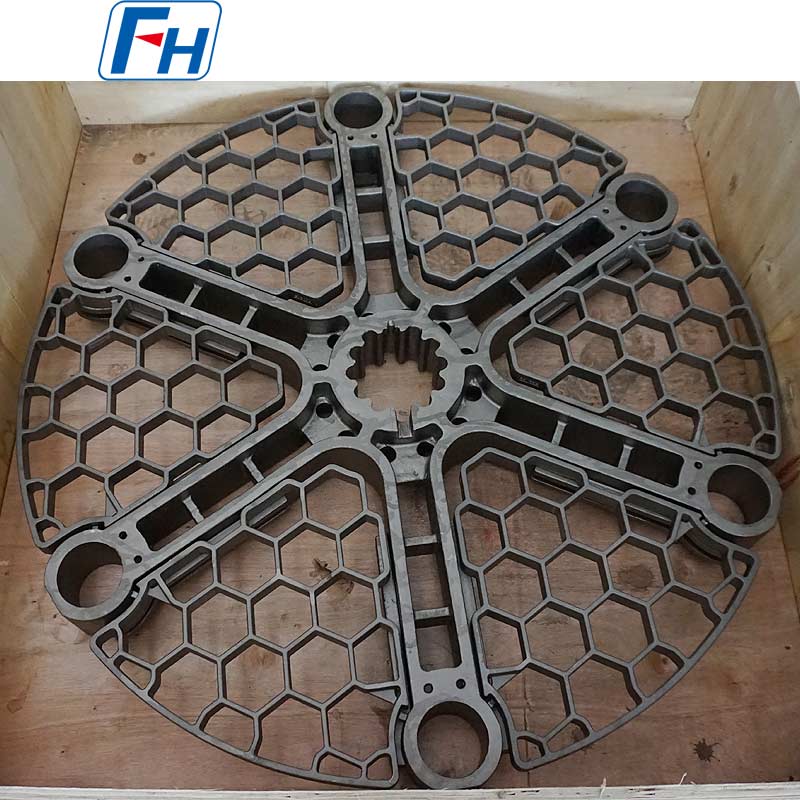

1. Støpt ribbet platetype:

• Materiale: Ofte laget av varmebestandig støpestål (f.eks. ZG40Cr25Ni20Si2, lik ACI HK type).
• Struktur: Integrert støpt, bestående av solide siderammer, bærende ribber og en gitter- eller stang-type overflate. Åpningsarealforholdet er utformet.
• Fordeler: Høy styrke, svært høy bæreevne, motstandsdyktig mot høytemperaturdeformasjon, lang levetid. Egnet for tunge arbeidsstykker (f.eks. gløding av store smiinger, støpegods).
• Ulemper: Tung vekt, relativt høy termisk masse fører til litt langsommere oppvarming/avkjøling, høyere kostnad.

2. Sveiset risttype:

• Materiale: Laget ved å sveise varmebestandige runde eller flate stenger (f.eks. Cr25Ni20, Cr20Ni35).
• Struktur: Varmebestandige stålstenger sveiset inn i et gitter- eller ristmønster.
• Fordeler: Relativt lett, høyt åpent områdeforhold, lav luftstrømmotstand, fleksibel produksjon. Egnet for middels belastning og situasjoner som krever sterk luftstrøm.
• Ulemper: Etter langvarig bruk i høy temperatur kan sveisepunkter utvikle sprekker. Bæregrense er lavere enn støpt type.

3. Perforert plate / vevd netttype:

• Materiale: Stansing fra varmebestandige stålplater eller veving fra varmebestandig legeringstråd.
• Struktur: En enkelt plate med tett utstansede hull, eller flere lag med vevd netting.
• Fordeler: Svært jevn luftstrømfordeling, lett. Egnet for små deler, lys varmebehandling eller prosesser med ekstremt høye krav til ensartet atmosfære (f.eks. løsningsbehandling av rustfritt stål).
• Ulemper: Svakeste bæreevne, utsatt for deformasjon, ikke egnet for tunge arbeidsstykker.

4. Modulær / delt type:

• For svært store gropovner kan et brett i ett stykke være vanskelig å produsere og håndtere. Den kan utformes som flere seksjoner satt sammen for enklere installasjon og utskifting.

3. Nøkkelytelseskrav og materialvalg

• Høy temperatur styrke og krypemotstand: Evne til å tåle belastningen i lange perioder ved maksimal driftstemperatur (f.eks. 950°C, 1100°C eller høyere) uten betydelig deformasjon eller kollaps.
• Termisk utmattelsesmotstand: Evne til å tåle gjentatte varme- og kjølesykluser uten å sprekke.
• Atmosfærisk korrosjonsbestandighet: God kjemisk stabilitet i karboniserende, nitrerende eller oksiderende/reduserende atmosfærer, motstår sprøhet og pulverisering.
• God strukturell stabilitet: Design må ta hensyn til termisk ekspansjon for å forhindre fastkjøring inne i ovnskammeret.

Vanlige materialer:

• Middels temperaturområde (~under 900 °C): ZG30Cr18Mn12Si2N (sjelden jordart nitrogenstål), lavere kostnad.
• Høy temperaturområde (900 °C - 1150 °C):
  • Mainstream: ZG35Cr24Ni7SiN (f.eks. lik ACI HN-type), ZG40Cr25Ni20Si2 (f.eks. lik ACI HK-type, 2520).
  • Høyere krav/temperaturer: ZG45Cr26Ni35Si2 (f.eks. lik ACI HP-type), ZG30Cr26Ni5 (høykromstål), etc.
• Svært høy temperatur eller spesielle miljøer: Nikkelbaserte legeringer (f.eks. Inconel-serien) kan brukes.

4. Viktige designhensyn

1. Åpent områdeforhold og luftstrøm: Det åpne området må samsvare med ovnens vifteeffekt for å sikre jevn og jevn luftstrøm.

2. Styrke og vekt: Optimaliser ribbedesign for å redusere vekten samtidig som du sikrer bæreevne og levetid, og sparer energi.

3. Passer med ovnskropp:

1. 1. Avstand: Det må være passende ekspansjonsklaring mellom brettet og ovnsveggen (typisk 10-30 mm per side, avhengig av diameter og temperatur).
   2. Tetting: For gropovner med retorter må brettet ha god tetting eller struktur med retortbunn for å lede luftstrømmen.

4. Løftestruktur: Må ha solide løfteører eller en struktur som er sikker i kontakt med kurven/løfteverktøyet.

5. Merknader om bruk og vedlikehold

1. Nivåplassering: Arbeidsstykker bør være jevnt fordelt under lasting for å unngå lokal overbelastning.

2. Regelmessig inspeksjon:

• • Deformasjon: Sjekk for planhet. Alvorlig vridning krever utjevning eller utskifting.
  • Sprekker: Spesielt ved ribbeforbindelser på støpte brett og sveiser på sveisede brett.
  • Korrosjon/sprøhet: Se etter alvorlig oksidasjon/avleiring eller intergranulær korrosjon.

3. Rengjøring: Etter hver ovnssyklus, rengjør kalk og rusk som har falt på brettet for å forhindre opphopning, tilstopping av hull og korrosjon.

4. Unngå termisk sjokk: Innenfor prosessgrenser, kontroller varme- og kjølehastigheter så mye som mulig for å forlenge levetiden.

5. Riktig håndtering: Bruk dedikerte løfteverktøy og unngå kollisjoner med ovnskammerveggen.

Sammendrag
Grunnbrettet i gropovnen er langt fra en enkel "pall". Det er et sentralt stykke varmebestandig verktøy som integrerer strukturell støtte, atmosfæreveiledning og varmeoverføring. Dens materialvalg, strukturelle design og vedlikeholdstilstand påvirker direkte:

• Ensartetheten og stabiliteten til varmebehandlingsprosessen
• Konsistensen av produktkvalitet
• Utnyttelseseffektiviteten til ovnsatmosfæren
• Den sikre levetiden til selve utstyret

Å velge riktig brett er et avgjørende aspekt ved bruk og vedlikehold av gropovn.
