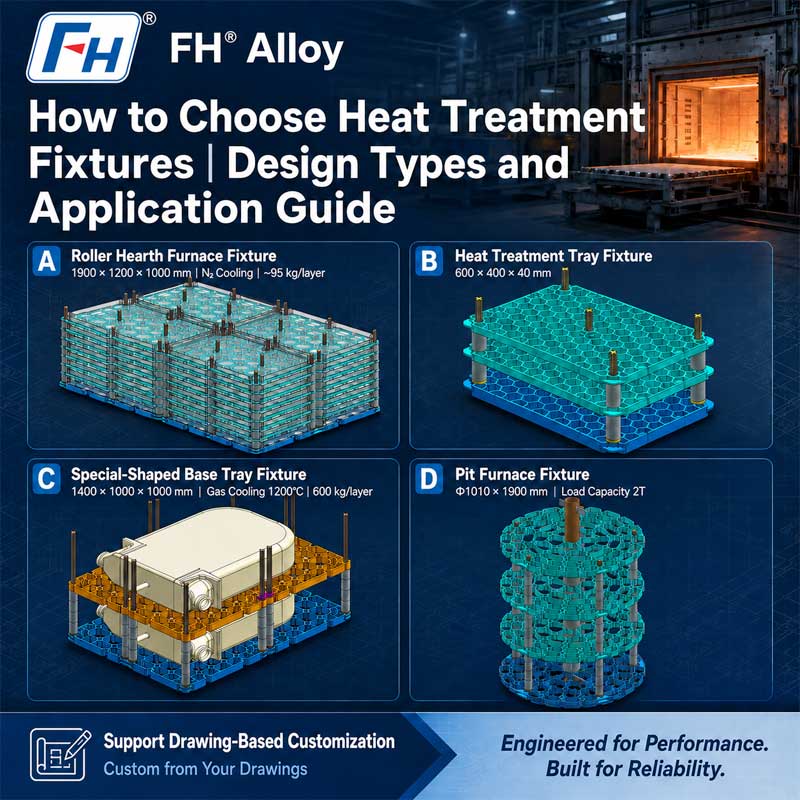

Hvordan velge varmebehandlingsarmaturer | Designtyper og bruksanvisning

I industriell varmebehandlingsproduksjon er inventar mye mer enn enkle bærere som brukes til å flytte komponenter inn og ut av ovner.

En riktig utformet varmebehandlingsarmatur hjelper til med å kontrollere:

• Komponentplassering

• Varmefordeling

• Lasteeffektivitet

• Konsistens i produksjonen

• Høy temperatur deformasjon


Det er imidlertid ikke alltid like enkelt å velge riktig armatur.

En armatur som fungerer bra for små batchkomponenter er kanskje ikke egnet for tunge støpegods. Et design som brukes i en konvensjonell ovn oppfyller kanskje ikke kravene til en vakuumvarmebehandlingsprosess.

Den riktige løsningen avhenger av forholdet mellom:

• Arbeidsstykkets geometri

• Type ovn

• Temperaturområde

• Lastemetode

• Produksjonssyklus

• Materialytelse


Denne veiledningen forklarer de viktigste typene varmebehandlingsarmaturer og hvordan ingeniører velger riktig design for ulike industrielle bruksområder.
FH® Alloy tilbyr tilpassede varmebehandlingsarmaturer basert på kundetegninger, ovnsforhold og produksjonskrav.

Hvorfor valg av varmebehandlingsarmatur er viktig
Under varmebehandling opplever komponenter gjentatt eksponering for høye temperaturer og termiske sykluser.

Armaturen må opprettholde sin strukturelle funksjon mens den støtter arbeidsstykket.

En uegnet armaturdesign kan føre til:

• Arbeidsstykkeforvrengning

• Ujevn oppvarming

• Redusert ovnskapasitet

• Kort levetid for armaturet
• Økte produksjonskostnader


For produsenter som kjører kontinuerlig varmebehandling, påvirker armaturets ytelse direkte produktiviteten.
Et godt designet armatur bør oppnå en balanse mellom:
Mekanisk styrke Varmeoverføring Vektoptimering Levetid

Ulike varmebehandlingsarmaturer og deres anvendelser
Det er flere vanlige armaturkonfigurasjoner som brukes i industrielle ovner.
Det beste valget avhenger av komponentens form, prosesskrav og ovnsmiljø.

Varmebehandlingskurver: Fleksible løsninger for batchbehandling
Varmebehandlingskurver velges vanligvis for batchproduksjon der flere komponenter behandles sammen.

De er mye brukt til:

• Små metalldeler

• Festemidler

• Bilkomponenter

• Maskinerte deler

• Støpte komponenter


Fordeler med varmebehandlingskurver
Effektiv batch-lasting
Kurver tillater operatører å laste mange komponenter i en ovnssyklus.
Dette forbedrer:

• Håndteringseffektivitet

• Produksjonsorganisasjon

• Utnyttelse av ovn


God varmesirkulasjon
Åpne strukturer lar varme og ovnsatmosfære nå komponentene mer effektivt.
Dette bidrar til å forbedre temperaturens jevnhet under behandlingen.

Enkel håndtering
Mange industrielle kurver inkluderer:

• Løftepunkter

• Forsterkede rammer

• Stablebare strukturer

• Håndteringsfunksjoner

Disse designene gjør dem egnet for gjentatte produksjonsmiljøer.

Når bør du velge en varmebehandlingskurv?
En kurv er ofte egnet når:

• Flere deler behandles sammen

• Komponentgeometri er relativt enkel

• Batchlasting foretrekkes

• Høy produksjonseffektivitet kreves


Varmebehandlingsbrett: Stabil plassering for presisjonskomponenter
Varmebehandlingsbrett gi en kontrollert støtteoverflate for komponenter som krever organisert plassering.
Sammenlignet med kurver gir skuffer vanligvis bedre plasseringskontroll.

De brukes ofte til:

• Presisjonsbearbeidede deler

• Flate komponenter

• Verktøykomponenter

• Komponenter som krever separasjon


Viktige designfunksjoner til varmebehandlingsbrett
Avhengig av applikasjonen kan skuffer inneholde:

• Gitteråpninger

• Forsterkende ribber

• Lokalisering av punkter

• Støtteblokker

• Stablebare strukturer


Hvorfor brukes brett i varmebehandling?
Et brett kan hjelpe:

• Reduser delens bevegelse

• Oppretthold jevn avstand

• Forhindre komponentkontakt

• Forbedre prosessens repeterbarhet


For applikasjoner som krever dimensjonsnøyaktighet, kan skuffedesign være kritisk.

Varmebehandlingsstativer: Støtter store eller komplekse komponenter
Varmebehandlingsstativer er designet for bruksområder der komponenter trenger spesifikk posisjonering eller støtte på flere nivåer.
De brukes ofte til:

• Lange komponenter

• Tunge deler

• Store forsamlinger

• Presisjonskomponenter


Viktige rackdesignhensyn
Lastfordeling
Høytemperaturstyrke bestemmes ikke bare av materialet.
Strukturen må fordele belastninger riktig for å forhindre:

• Bøyning

• Hengende

• Lokal stresskonsentrasjon


Komponentplassering
Stativet skal gi stabil støtte samtidig som det tillater:

• Varmesirkulasjon

• Termisk ekspansjon

• Enkel lasting


Ovnskompatibilitet
Stativdimensjoner må samsvare med:

• Størrelse på ovnskammer

• Laster utstyr

• Produksjonsprosess


Grid Fixtures: Optimaliserer varmeoverføring og vekt
Grid-type inventar er designet med åpne strukturer for å forbedre varmestrømmen.

De brukes ofte som:

• Støtteplattformer

• Grunngitter

• Mellomlag

• Kurvstrukturer


Fordeler med rutenettstrukturer
En riktig utformet rutenettarmatur kan gi:

• Redusert armaturvekt

• Forbedret varmesirkulasjon

• Bedre atmosfærekontakt

• Effektiv ovnslasting


Imidlertid må den åpne strukturen fortsatt opprettholde tilstrekkelig styrke under høytemperaturdrift.

Tilpassede varmebehandlingsarmaturer: Designet rundt arbeidsstykket
Standard armaturdesign kan ikke alltid oppfylle industrielle krav.
For spesialkomponenter krever produsenter ofte tilpassede løsninger.

Spesialtilpassede armaturer er utviklet i henhold til:

• Komponentdimensjoner

• Kritiske støttesteder

• Lasterretning

• Ovnsbegrensninger

• Prosesskrav


Eksempler på tilpassede armaturer
Egendefinerte design brukes ofte til:

• Luftfartskomponenter

• Turbindeler

• Store avstøpninger

• Presisjonsverktøy

• Spesielle legeringskomponenter


Matchende armaturdesign med ovnstype
Ovnsmiljøet er en av de viktigste faktorene ved valg av armatur.

Vakuumovnsarmaturer
Vakuumovnsapplikasjoner krever spesiell oppmerksomhet til:

• Materialstabilitet

• Krav til ren overflate

• Dimensjonsnøyaktighet

• Strålingsvarmeoverføring


Vakuumarmaturer krever vanligvis optimaliserte strukturer fordi varmeoverføringsforholdene er forskjellige fra konvensjonelle ovner.

Gropovnsarmaturer
Gropovnsarmaturer er vanligvis designet for vertikal belastning.
Viktige hensyn inkluderer:

• Festehøyde

• Løftestruktur

• Lastbalanse

• Komponentplassering


Roller Hearth Furnace Inventar
Kontinuerlige ovnssystemer krever inventar som kan fungere sammen med transportmekanismen.
Designhensyn inkluderer:

• Bunnstruktur

• Stabilitet under bevegelse

• Rulleavstand

• Total lastevekt


Karbureringsovnsarmaturer
Karbureringsprosesser utsetter armaturer for krevende termiske og atmosfæriske forhold.
Materialvalg og strukturell design må vurdere:

• Karbon atmosfære effekter

• Høy temperatureksponering

• Lange driftssykluser


Velge riktig festemateriale
Armaturdesign og materialvalg må vurderes under ett.
Vanlige varmebestandige materialer inkluderer:

310S rustfritt stål
Ofte valgt for:

• Ovnsbrett

• Støttestrukturer

• Generelle høytemperaturapplikasjoner


1.4848 Varmebestandig stål
Vanligvis brukt der kravene inkluderer:

• Høy temperatur styrke

• Oksidasjonsmotstand

• Strukturell pålitelighet


1,4849 og 1,4852 Legeringer
Brukes til mer krevende forhold som involverer:

• Høyere temperatur

• Lange tjenesteperioder

• Bedre krypemotstand


Nikkelbaserte legeringer
Velges for applikasjoner som krever høyere temperaturkapasitet eller mer alvorlige driftsforhold.

Nøkkelfaktorer ved valg av varmebehandlingsarmaturer
Før du velger en armaturdesign, bør ingeniører vurdere følgende faktorer.

1. Arbeidsstykkegeometri
Tenk på:

• Form

• Størrelse

• Vekt

• Kritiske flater

• Deformasjonsrisiko


2. Ovnsforhold
Viktige parametere inkluderer:

• Temperatur

• Atmosfære

• Oppvarmingsmetode

• Syklusfrekvens


3. Lastekrav
Vurder:

• Enkel komponent vekt

• Batchvekt

• Lastemetode

• Håndtering av utstyr


4. Forventet levetid
En armatur designet for sporadisk bruk kan avvike fra en som opererer kontinuerlig.
Tenk på:

• Termiske sykluser

• Krav til vedlikehold

• Utskiftningsfrekvens


Vanlige feil ved valg av varmebehandlingsarmaturer
Velger kun basert på startkostnad
Et rimeligere arrangement kan resultere i:

• Raskere deformasjon

• Hyppigere utskifting

• Produksjonsavbrudd


Ignorerer ovnsforhold
En armatur som er egnet for luftatmosfære kan ikke fungere godt i:

• Vakuummiljøer

• Karburerende atmosfærer

• Høysyklus produksjon


Bruke standarddesign for spesielle bruksområder
Komplekse komponenter krever ofte tilpassede støtteløsninger

Tilpasset varmebehandlingsarmaturproduksjon av FH® Alloy
FH® Alloy spesialiserer seg på produksjon skreddersydde varmebehandlingsarmaturer for industrielle ovnsapplikasjoner.

Løsninger inkluderer:

• Varmebehandlingskurver

• Ovnsbrett

• Varmebehandlingsstativer

• Grid inventar

• Tilpasset støttearmaturer

• Vakuumovnsarmaturer


Produksjonen kan være basert på:

• Kundetegninger

• Eksisterende prøver

• Ovnsspesifikasjoner

• Komponentkrav


Ved å kombinere egnede materialer, optimaliserte strukturer og produksjonserfaring hjelper FH Alloy kundene med å forbedre ovnsytelsen og armaturets pålitelighet.

FAQ
Q1: Hvilken type varmebehandlingsarmatur er mest brukt?
Kurver, skuffer og stativer er blant de mest brukte designene. Det beste valget avhenger av arbeidsstykket og ovnsprosessen.

Q2: Hvordan velger jeg en varmebehandlingsarmatur?
Valget bør vurdere arbeidsstykkets dimensjoner, ovnstype, temperatur, atmosfære, lastemetode og forventet levetid.

Q3: Kan varmebehandlingsarmaturer tilpasses?
Ja. De fleste industrielle ovnsarmaturer er tilpasset i henhold til faktiske produksjonskrav.

Q4: Hvilke materialer er egnet for høytemperaturarmaturer?
Vanlige materialer inkluderer 310S, 1.4848, 1.4849, 1.4852 og andre varmebestandige legeringer.

Konklusjon
Å velge riktig varmebehandlingsarmatur krever mer enn å velge en kurv, et brett eller et stativ.

Armaturet må være utformet i henhold til det komplette driftsmiljøet:

• Ovnsforhold

• Komponentkrav

• Temperatur

• Lastemetode

• Materialytelse


En riktig valgt armatur kan forbedre produksjonseffektiviteten, redusere deformasjonsrisikoen og gi lengre levetid.
FH® Alloy tilbyr skreddersydde varmebehandlingsarmaturer for industrikunder som krever pålitelige ovnsløsninger med høy temperatur.
