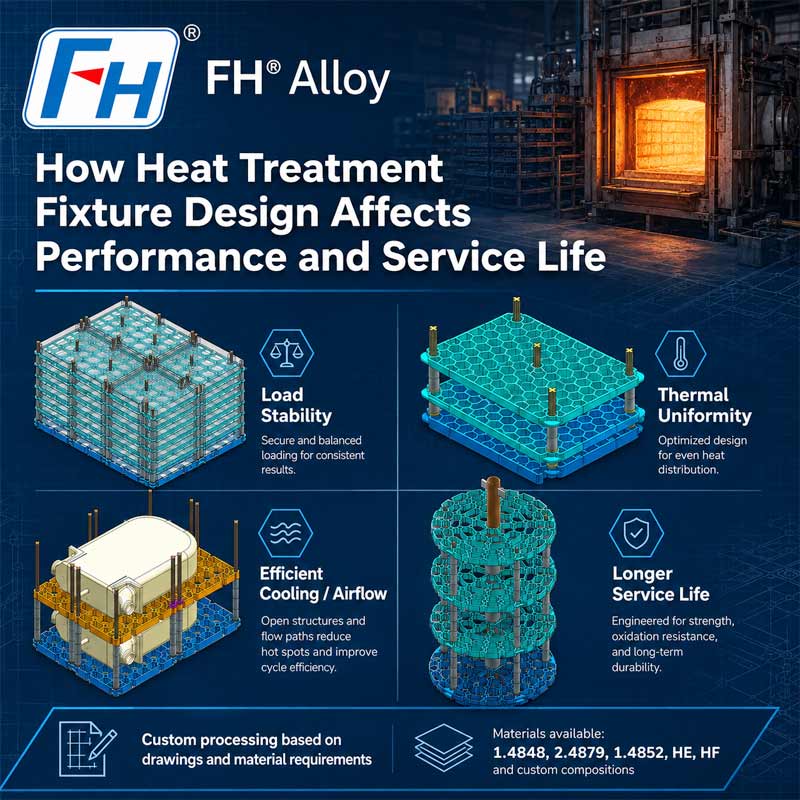

Hvordan varmebehandlingsarmaturdesign påvirker ytelse og levetid

Det er viktig å velge riktig materiale ved produksjon varmebehandlingsarmaturer , men materialkvalitet alene avgjør ikke hvor lenge en armatur vil vare.
To armaturer laget av samme legering kan fungere svært forskjellig hvis deres:

• Strukturell geometri

• Lastfordeling

• Støttepunkter

• Termisk utvidelsestillegg

• Snitttykkelse

• Sveiseoppsett

• Lastemetode


er forskjellige.
Ved høye temperaturer må ovnsarmaturer bære mekaniske belastninger mens de gjentatte ganger utvides, trekker seg sammen, varmes opp og avkjøles.
Av denne grunn bør god varmebehandlingsarmaturdesign balansere strukturell styrke, høytemperaturstabilitet, ovnseffektivitet, håndteringskrav og levetid.
FH® Alloy produserer tilpassede varmebehandlingskurver, -brett, stativer og ovnsarmaturer i henhold til kundenes tegninger og faktiske driftsforhold for ovnen.

Hvorfor armaturdesign er viktig ved høy temperatur
Ved romtemperatur kan en armatur virke stiv og mekanisk sterk.
Inne i en industriovn endrer imidlertid situasjonen seg.
Høye temperaturer kan redusere materialstyrken og øke risikoen for:

• Krypdeformasjon

• Hengende

• Vridning

• Termisk tretthet

• Sprekker

• Tap av dimensjonsnøyaktighet


Et design som yter godt under de første ovnssyklusene kan gradvis miste formen etter gjentatt bruk.
Dette er grunnen til at ingeniører bør evaluere armaturets ytelse under faktisk driftstemperatur i stedet for bare under romtemperaturbelastning.

1. Lastfordeling er grunnlaget for armaturdesign
En av de viktigste designhensynene er hvordan arbeidsstykkets belastning overføres gjennom fiksturen.
Dårlig lastfordeling kan skape konsentrert stress på bare noen få områder.
Typiske konsekvenser inkluderer:

• Lokal bøying

• Sprukne hjørner

• Hengende cross members

• Deformasjon rundt støttepunkter


En bedre design fordeler den totale belastningen over flere konstruksjonselementer.
For eksempel, i stedet for å la en tung komponent hvile på en enkelt smal bjelke, kan armaturet bruke flere forsterkede støtter for å spre belastningen jevnere.
Designere bør vurdere:

• Vekt av hvert arbeidsstykke

• Total batchvekt

• Armatur egenvekt

• Plassering av tyngdepunktet

• Avstand mellom støttepunkter


Riktig lastfordeling kan redusere langvarig høytemperaturdeformasjon betydelig.

2. Støttepunktets plassering kan påvirke arbeidsstykkets deformasjon
Armaturets design påvirker ikke bare selve armaturet.
Det kan også påvirke dimensjonsstabiliteten til arbeidsstykket.
Hvis støttepunkter er feil plassert, kan en komponent deformeres under oppvarming fordi dens egen vekt ikke støttes ordentlig.

For presisjonskomponenter bør støttearrangementet vurdere:

• Del geometri

• Kritiske dimensjonale områder

• Tynne eller ikke-støttede deler

• Tyngdepunkt

• Termisk ekspansjonsretning


Det er ikke alltid bedre å legge til flere støttepunkter.
For mange stive kontaktpunkter kan begrense termisk ekspansjon og skape ekstra stress.
Målet er å gi stabil, men kontrollert støtte.

3. Termisk ekspansjon må bygges inn i designet
Alle metalliske armaturer utvider seg når de varmes opp og trekker seg sammen når de avkjøles.
Hvis denne bevegelsen ignoreres, kan gjentatt termisk sykling skape indre stress.
Vanlige problemer inkluderer:

• Forvrengte rammer

• Sprukne sveiser

• Bøyde lokaliseringspinner

• Feiljusterte stablepunkter


God design for høytemperaturarmatur kan omfatte:

• Utvidelsesklaringer

• Skyvestøttefunksjoner

• Fleksible tilkoblinger

• Redusert begrensning på ikke-kritiske områder


Den nøyaktige løsningen avhenger av armaturets geometri og ovnsprosess.
Termisk ekspansjonstillegg blir spesielt viktig for store armaturer og lange strukturelle elementer.

4. Seksjonsgeometri påvirker høytemperaturstyrke
Økende tykkelse kan forbedre stivheten, men å gjøre hver komponent tyngre er ikke nødvendigvis den beste løsningen.
Tunge armaturer skaper også ulemper:

• Høyere materialkostnad

• Større termisk masse

• Mer energi kreves for oppvarming

• Redusert nyttelast for ovnen


I stedet for bare å øke tykkelsen, kan ingeniører forbedre styrken gjennom strukturell geometri.
Eksempler inkluderer:

• Forsterkende ribber

• Kryssavstivere

• Boks-type strukturer

• Strategiske støttesteder

• Optimaliserte rutenettmønstre


God konstruksjon tar sikte på å oppnå den nødvendige styrken med minimal praktisk festemasse.

5. Åpent område påvirker varmeeffektiviteten
Varmebehandlingsarmaturer må støtte komponenter uten unødig blokkering av varmeoverføring.
Tette strukturer kan redusere direkte eksponering av arbeidsstykket for:

• Strålingsvarme

• Ovns atmosfære

• Kjølestrøm


Av denne grunn bruker mange kurver, skuffer og rister åpne strukturer.
Fordeler kan omfatte:

• Bedre jevn temperatur

• Raskere varmerespons

• Forbedret gassirkulasjon

• Redusert armaturvekt


Å øke det åpne området for mye kan imidlertid svekke armaturet.
Designet krever derfor en balanse mellom:
varmeoverføringseffektivitet og mekanisk styrke

6. Kurvdesign krever mer enn en sterk ramme
Varmebehandlingskurver brukes ofte til batchbehandling.
Designet deres bør ta hensyn til både armaturet og komponentene som er lastet inn i det.
Viktige faktorer inkluderer:

• Kurvdimensjoner

• Bunnstruktur

• Høyde på sidevegg

• Forsterkningsposisjon

• Løftemetode

• Stablebarhet

• Maksimal belastning


For tung belastning er bunnen av kurven ofte et av de mest kritiske områdene.
Utilstrekkelig forsterkning kan føre til at kurvbunnen synker selv om den utvendige rammen forblir intakt.

7. Brettets flathet og forsterkning er nært beslektet
Varmebehandlingsbrett velges ofte for applikasjoner som krever kontrollert komponentplassering.
Skuffdeformasjon kan skape:

• Ujevn støtte for arbeidsstykket

• Feil stabling

• Dimensjonsvariasjon

• Håndtering av problemer


Skuffdesign kan derfor bruke:

• Forsterkende ribber

• Rutenettstrukturer

• Støtteføtter

• Økt seksjonsdybde


Forsterkningsmønsteret bør tilsvare det faktiske lasteområdet i stedet for å legges tilfeldig.

8. Rackdesign må vurdere vertikal stabilitet
Varmebehandlingsstativer har ofte komponenter på flere nivåer.
Sammenlignet med et enkelt brett introduserer stativer ytterligere designutfordringer.
Disse inkluderer:

• Høyere tyngdepunkt

• Vertikal termisk ekspansjon

• Sidelasting

• Ujevn delfordeling

• Strukturell stabilitet under håndtering


For høye stativer bør ingeniører være spesielt oppmerksomme på:

• Base stabilitet

• Kolonnestyrke

• Kryssavstivning

• Nivåavstand

• Lastsymmetri


Et ustabilt stativ kan skape både ovnsytelse og håndteringsrisiko.

9. Støpte og tilvirkede armaturer krever forskjellig designtenkning
Varmebehandlingsarmaturer kan produseres gjennom støping, fabrikasjon eller en kombinasjon av begge.

Støpt armaturdesign
Støping kan være egnet for:

• Komplekse rutenettstrukturer

• Integrert forsterkning

• Repeterende produksjon

• Tykke konstruksjonsdeler med høy temperatur


Et støpt design bør vurdere seksjonsoverganger nøye for å unngå unødvendig masse- og spenningskonsentrasjon.

Fabrisert armaturdesign
Fabriserte armaturer bruker vanligvis:

• Plate

• Bar

• Tube

• Stang

• Sveisede sammenstillinger


Designoppmerksomhet bør gis til:

• Sveiseplassering

• Fugegeometri

• Forvrengning under fabrikasjon

• Høytemperaturtretthet rundt sveiser


Ingen av metodene er automatisk overlegne. Den riktige prosessen avhenger av struktur, mengde, materiale og serviceforhold.

10. Sveiseplassering kan påvirke armaturets levetid
I fabrikkerte varmebehandlingsarmaturer er sveiseskjøter ofte kritiske områder.
Gjentatt termisk sykling kan gi stress rundt sveisede forbindelser.
Potensielle problemer inkluderer:

• Sveisesprekker

• Varmepåvirket soneskade

• Lokal forvrengning

• Reststress


Armaturdesign bør derfor unngå å plassere unødvendige sveiser direkte i de mest belastede områdene når det er praktisk mulig.
Godt skjøtedesign, riktig fyllmateriale, riktige sveiseprosedyrer og dimensjonskontroll bidrar alle til fiksturens pålitelighet.

11. Stablebare armaturer trenger stabile lokaliseringsfunksjoner
Stablebare kurver og brett kan forbedre utnyttelsen av ovnen betydelig.
Imidlertid kan dårlig stabledesign resultere i:

• Ustabil lasting

• Feiljustering

• Ujevn lastoverføring

• Lokal deformasjon


Stablepunkter skal gi forutsigbar lastoverføring fra ett fiksturlag til det neste.
Designere bør vurdere:

• Vertikal justering

• Lokaliseringsgeometri

• Kontaktområde

• Termisk ekspansjon

• Lastetoleranse


Dette blir stadig viktigere når flere fixturlag stables sammen.

12. Håndteringsmetode må vurderes under design
En armatur brukes ikke bare inne i ovnen.
Den må også overleve:

• Laster

• Transport

• Løfting

• Lossing

• Gjentatt verkstedhåndtering


Armaturdesign kan derfor være nødvendig å inkludere:

• Kranløftepunkter

• Gaffellommer

• Håndtak

• Løfting beams

• Automatiske håndteringsgrensesnitt


Disse funksjonene må være sterke nok for den totale lastede vekten.
Dårlig håndteringsdesign kan forkorte armaturets levetid selv om ovnsforholdene er godt kontrollert.

Krav til armaturdesign for forskjellige ovnstyper
Ulike ovnsystemer krever forskjellige armaturer.

Vakuumovner
Vakuumovnsarmaturer understreker ofte:

• Dimensjonsstabilitet

• Lav armaturmasse

• Strålingsvarmeoverføring

• Ren konstruksjon

• Kontrollert støtte


Gropovner
Inventar for gropovn krever vanligvis:

• Vertikal laststabilitet

• Pålitelige løftepunkter

• Lange strukturelle medlemmer

• Kontrollert lastfordeling


Roller Hearth ovner
Armaturer som opererer på ruller bør vurdere:

• Botten flathet

• Støtteavstand

• Rullekontakt

• Dynamisk stabilitet


Karbureringsovner
Design må vurdere begge deler:

• Høy temperatur mekanisk belastning

• Aggressiv prosessatmosfære


Den samme strukturelle designen kan ikke bare kopieres på tvers av alle ovnstyper.

Vanlige designproblemer som reduserer armaturens levetid
En varmebehandlingsarmatur kan mislykkes for tidlig på grunn av flere designrelaterte problemer.

Typiske eksempler inkluderer:
For stort spenn mellom støttene
Lange seksjoner som ikke støttes kan synke ved temperatur.
Ujevn lasting
Konsentrert vekt kan forårsake lokal deformasjon.
For stiv konstruksjon
Utilstrekkelig ekspansjonstilskudd kan øke termisk stress.
Overdreven vekt på armaturet
Tunge strukturer øker termisk masse uten nødvendigvis å forbedre ytelsen.
Svake stableområder
Dårlig kontaktgeometri kan forårsake lokal deformasjon.
Feil sveiseplassering
Sveisede områder med høy spenning kan utvikle sprekker under gjentatt termisk sykling.

Hvor god design kan forlenge armaturens levetid
Lengre levetid kommer normalt fra en kombinasjon av forbedringer i stedet for én enkelt endring.
En bedre armaturdesign kan omfatte:

• Mer balanserte lastveier

• Riktig forsterkning

• Forbedret termisk ekspansjonstillegg

• Redusert stresskonsentrasjon

• Passende materialtykkelse

• Optimalisert åpent område

• Pålitelige håndteringsstrukturer


Når disse designfaktorene kombineres med riktig varmebestandig materiale, kan armaturets ytelse bli betydelig forbedret.

Informasjon som trengs før du designer en tilpasset varmebehandlingsarmatur
Før du utvikler en armatur, bør produsenten forstå de reelle driftsforholdene.
Nyttig informasjon inkluderer:

Ved å gi fullstendig informasjon unngår du bare å reprodusere svakhetene til en eksisterende armatur.

Egendefinert varmebehandlingsarmaturdesign av FH® Alloy
FH Alloy produserer skreddersydde varmebehandlingsarmaturer for industrielle ovnsapplikasjoner.
Tilgjengelige produkter inkluderer:

• Varmebehandlingskurver

• Ovnsbrett

• Varmebehandlingsstativer

• Stablebare armaturer

• Vakuumovnsarmaturer

• Inventar for gropovn

• Tilpassede støttestrukturer


Kunder kan tilby:

• Tegninger

• Eksisterende armaturprøver

• Ovnsdimensjoner

• Informasjon om arbeidsstykket

• Laster requirements


For erstatningsprosjekter kan bilder av eksisterende deformasjons- eller feilområder også bidra til å evaluere mulige designforbedringer.

FAQ
Q1: Hvorfor deformeres varmebehandlingsarmaturer selv når materialet er riktig?
Materiale er bare én faktor. Overdreven belastning, lange ustøttede spenn, dårlig lastfordeling, utilstrekkelig krypemotstand og termiske ekspansjonsbegrensninger kan også forårsake deformasjon.

Q2: Holder en tyngre armatur alltid lenger?
Nei. Økende vekt kan forbedre stivheten i enkelte områder, men overdreven masse øker den termiske belastningen og løser ikke automatisk stress- eller krypproblemer.

Q3: Hvordan kan varmebehandlingskurvdeformasjon reduseres?
Mulige forbedringer inkluderer optimalisering av støtteavstander, forsterkning, lastfordeling, materialvalg og maksimale belastningsgrenser.

Q4: Bør armaturets design endres for forskjellige ovnstyper?
Ja. Vakuum-, grop-, rulleild-, karburerings- og batchovner har forskjellige krav til termisk, atmosfære, lasting og håndtering.

Q5: Kan en eksisterende armaturdesign optimaliseres?
Ja. Eksisterende tegninger, serviceforhold, feilbilder, lastedata og materialinformasjon kan gjennomgås for å identifisere potensielle strukturelle forbedringer.

Konklusjon
Levetiden til en varmebehandlingsarmatur avhenger av mye mer enn legeringskvalitet.
En pålitelig design må vurdere:

• Lastfordeling

• Støtteposisjon

• Termisk ekspansjon

• Strukturell geometri

• Varmeoverføring

• Armaturvekt

• Håndtering

• Ovns tilstand


De beste resultatene kommer ved å kombinere passende materialvalg med applikasjonsspesifikk strukturell design.
FH® Alloy tilbyr tilpasset design og produksjon av varmebehandlingsarmaturer for industrielle ovner basert på kundenes tegninger og faktiske driftskrav.
For et nytt armatur eller erstatningsprosjekt, oppgi ovnstype, driftstemperatur, arbeidsstykkedimensjoner, total belastning, armaturstørrelse, atmosfære og eksisterende tegning for teknisk evaluering.
