Hvorfor varmebehandlingsarmaturer betyr noe?

Varmebehoglingsarmaturer tjene som det essensielle grensesnittet mellom arbeidsstykker og termisk prosessutstyr. Deres designrasjonalitet, materialvalg og produksjonskvalitet styrer direkte enhetlighet, repeterbarhet og sluttproduktkvalitet av hele varmebehandlingssyklusen. I industriell produksjon er ca 30 %–40 % varmebehandlingsfeil – som forvrengning, oksidasjon og ujevn karburering – kan direkte tilskrives feil armaturdesign eller bruk. Derfor er valg av riktig varmebehandlingsarmatur ikke en sekundær operasjonsbeslutning, men en strategisk faktor som bestemmer suksessen eller fiaskoen til den termiske prosessen.

Fra et praktisk ingeniørperspektiv må varmebehandlingsarmaturer samtidig tilfredsstille tre kjerneytelseskriterier: strukturell stabilitet ved høy temperatur (opprettholde form og bæreevne ved måltemperaturer), termisk ledningsevne effektivitet (sikre jevn oppvarming av arbeidsstykker), og kjemisk kompatibilitet (unngå uønskede reaksjoner med ovnsatmosfære eller arbeidsstykkeoverflater). Fraværet av noen av disse beregningene vil resultere i forhøyede batchskraprater eller betydelig økt energiforbruk.

Hvordan materialvalg underbygger armaturens ytelse og lang levetid

Vanlige varmebestandige legeringsmaterialer og deres driftstemperaturområder

De primære hensynene til varmebehandlingsarmatur materialer er vedvarende styrke ved forhøyede temperaturer, oksidasjonsmotstand og karburasjonsmotstand. Ulike legeringer er egnet for forskjellige prosesstemperaturer og atmosfæriske forhold; feil materialvalg er fortsatt en av de viktigste årsakene til for tidlig feil på armaturet.

Typiske feilmoduser og forebyggende strategier

Varmebehandlingsarmaturer står overfor flere nedbrytningsrisikoer under langvarig syklisk drift ved høye temperaturer. De mest utbredte feilmodusene inkluderer:

• Termisk utmattelse sprekker : Gjentatte varme- og kjølesykluser akkumulerer indre spenninger, med mikrosprekker som vanligvis starter etter 500–800 sykluser og forplanter seg til slutt til brudd med gjennomgående tykkelse.
• Krypdeformasjon : Under vedvarende høytemperaturbelastning gjennomgår materialer irreversibel plastisk deformasjon. For 1.4848 legering ved 900°C og 50 MPa spenning, kan krypebelastning nå 2 %–3 % etter 1000 timer , som direkte kompromitterer presisjonsposisjoneringsnøyaktigheten.
• Forkulling av karburering : I karbonrike atmosfærer diffunderer karbonatomer inn i korngrensene og danner sprø karbidfaser, noe som forårsaker en dramatisk reduksjon i materialets seighet og økt risiko for brudd.
• Oksidasjonssvinn : I oksiderende atmosfærer blir overflateoksidbelegg kontinuerlig tykkere og splintrende, noe som fører til tverrsnittsreduksjon og redusert bæreevne.

For å redusere disse feilmodusene bruker ingeniørpraksis vanligvis følgende tiltak: velge nikkelbaserte høylegerte materialer for å forbedre krypemotstanden; påføring av antioksidasjonsbelegg på armaturets overflater; optimalisering av varme- og kjølehastigheter for å redusere termisk sjokk; og etablere regelmessige inspeksjons- og erstatningsprotokoller for å fange opp forringelse før katastrofal svikt.

Hvilke armaturer passer til ovnens konfigurasjon og prosesskrav

Primære festeformer etter ovnskategori

Ulike ovnstyper stiller fundamentalt forskjellige krav til armaturets geometri, dimensjonsnøyaktighet og lastemetodikk. Et misforhold mellom armatur og ovn reduserer ikke bare produksjonseffektiviteten, men kan også skape sikkerhetsrisikoer.

Tekniske betraktninger i strukturell design av armaturer

Armaturkonstruksjon krever en nøye balanse mellom lastetetthet and jevn varmestrøm . I karbureringsprosesser, for eksempel, begrenser utilstrekkelig arbeidsstykkeavstand atmosfæresirkulasjonen og produserer ujevn kassedybde; for stor avstand reduserer ovnens lastekapasitet og øker enhetens energiforbruk. Teknisk erfaring indikerer at minimumsavstanden mellom tilstøtende arbeidsstykker i karbureringsarmaturer bør opprettholdes på 15–25 mm for å sikre tilstrekkelig atmosfæresirkulasjon.

Armaturens egenvekt er en annen kritisk faktor. I gropovnsapplikasjoner når den kombinerte vekten av armaturet og arbeidsstykker ofte hundrevis av kilo til flere tonn , som krever oppheng og støttekonstruksjoner designet med store sikkerhetsmarginer - vanligvis en sikkerhetsfaktor som ikke er lavere enn 3.0 . Videre påvirker selve armaturets termiske masse direkte oppvarmingstid og energiforbruk; lett design gir betydelig verdi i energibesparelser. Hver 10 % reduksjon i armaturvekt kan forkorte oppvarmingstiden med gjennomsnittlig 5 %–8 % .

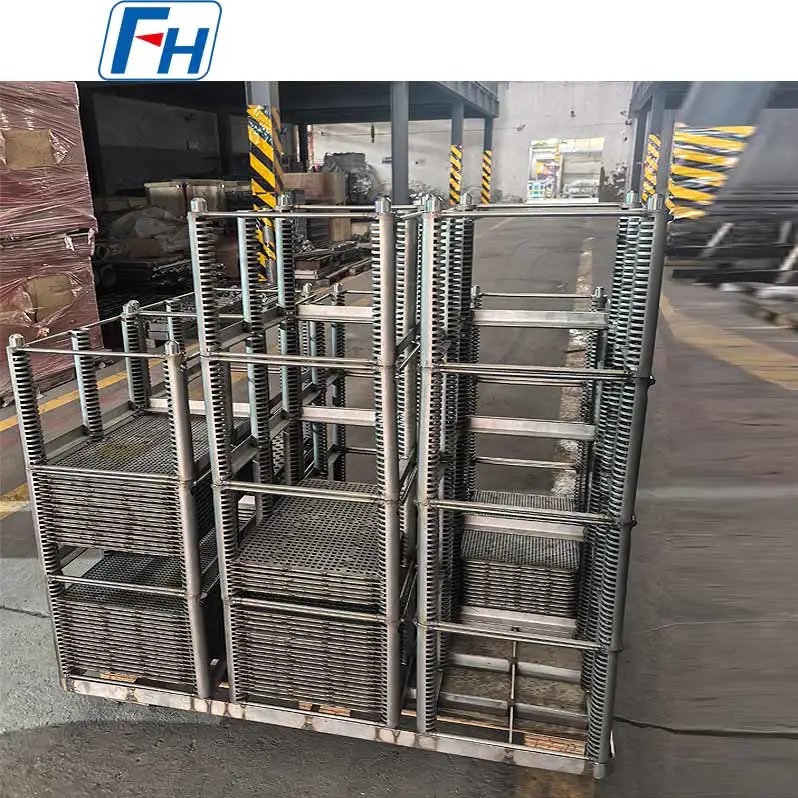

Hvilke produksjonsprosesser forvandler design til pålitelige inventar

Sammenligning av store produksjonsruter

Fremstilling av varmebehandlingsarmaturer følger primært tre prosessruter: støping, sveising/montering og presisjonsmaskinering. Hver rute er tilpasset ulike kompleksitetsnivåer og presisjonskrav.

• Presisjonsstøping : Ideell for komplekse, svært integrerte armaturer som honeycomb-brett og uregelmessige støtterammer. Investeringsstøping oppnår dimensjonsnøyaktighet på ±1,5 mm med overflateruhet Ra på 6,3–12,5 μm . Fordelen ligger i å danne komplekse indre hulrom og tynnveggede strukturer, selv om produksjonstiden er lengre og verktøykostnadene er høyere.
• Sveiset montering : Egnet for store eller modulære armaturer laget av standard seksjoner og plater. Sveisede armaturer tilbyr produksjonsfleksibilitet og kortere leveringssykluser, men sveisesoner representerer svake ledd under termisk tretthet. Høykvalitets sveisede armaturer krever 100 % sveisinspeksjonskvalifisering og ettersveisingsavlastende varmebehandling.
• Maskineringsmontering : Brukes på posisjoneringsarmaturer med høy presisjon, for eksempel dedikerte jigger for varmebehandling av flymotorblader. CNC-bearbeiding sikrer at kritiske lokaliseringsflater oppnår presisjon på ±0,05 mm , som oppfyller de strenge kravene til forvrengningskontroll for presisjon termisk behandling.

Kritiske kvalitetskontrollsjekkpunkter

Kvalitetskontroll for varmebehandlingsarmaturer spenner over hele produksjonsprosessen, med viktige inspeksjonsnoder inkludert:

1. Råvareaksept : Spektroskopisk analyse bekrefter samsvar med kjemisk sammensetning; metallografisk inspeksjon verifiserer kornstørrelse ikke grovere enn ASTM 4 , som sikrer grunnlaget for ytelse ved høy temperatur.
2. Inspeksjon av dimensjonsnøyaktighet : CMM-verifisering av kritiske monteringsdimensjoner, med flathetsfeil kontrollert innenfor ±2 mm/m .
3. Ikke-destruktiv testing : Røntgen- eller ultralydinspeksjon for intern krympeporøsitet og inneslutninger i støpegods; magnetisk partikkel- eller penetrantinspeksjon for overflate- og overflatesprekker.
4. Godkjenning av ytelse ved høy temperatur : Prøvearmaturer gjennomgår 24–48 timer lastholdingstester ved måltemperaturer for å verifisere at krypdeformasjon holder seg innenfor tillatte grenser.

Hvordan administrasjon av levetid og kostnadsoptimalisering maksimerer ROI

Typiske levetidsdata og påvirkningsfaktorer

Levetiden til varmebehandlingsarmaturs varierer betydelig avhengig av materiale, prosess og driftsforhold. Under konvensjonelle karbureringsforhold (930 °C, 8–12 timers syklus), er typiske levetider for forskjellige materialarmaturer som følger:

Praktiske strategier for livsforlengelse og kostnadsreduksjon

Å forlenge armaturets levetid og redusere kostnadene for varmebehandling kan nås fra flere dimensjoner:

• Gradert bruksstrategi : Distribuer nye inventar for prosesser med de strengeste kravene til forvrengning og nøyaktighet, og nedgrader dem deretter gradvis til mindre krevende applikasjoner, og maksimer verdien gjennom hele livssyklusen.
• Periodisk reparasjon og oppussing : Armaturer med lokal forvrengning eller mindre sprekker kan gjenopprettes gjennom retting, sveisereparasjon og ettervarmebehandling, noe som forlenger levetiden med 30–50 % .
• Optimalisering av driftstilstand : Kontroller oppvarmingshastigheter til ikke mer enn 150°C/time for å unngå termisk sjokk; i karbureringsprosesser, utfør regelmessig karbonavbrenning for å redusere kjemisk angrep fra karbonoppbygging.
• Lager- og rotasjonsstyring : Opprettholde omfattende armaturregistreringer som sporer syklusteller, inspeksjonsdata og vedlikeholdshistorikk, slik at tilstandsbasert forebyggende utskifting muliggjøres og uventede produksjonsavbrudd unngås.

Hvilket beslutningsrammeverk sikrer at du velger den optimale ordningen for prosessen din

Stilt overfor en rekke material-, struktur- og leverandøralternativer, muliggjør et systematisk utvalgsrammeverk optimal beslutningstaking. Følgende prioriteringssekvens anbefales for evaluering:

1. Prosesskompatibilitet først : Bekreft at armaturets maksimale driftstemperatur, atmosfærekompatibilitet og lastbærende kapasitet oppfyller målprosesskravene – dette er harde begrensninger som ikke kan forhandles.
2. Verifisering av ovnens tilpasningsevne : Kontroller at armaturets dimensjoner, grensesnittgeometri og lastingsmetoder er fullstendig kompatible med eksisterende ovnsutstyr; gi ovnskammertegninger til leverandører for bekreftelse ved behov.
3. Livsløpskostnadsvurdering : Beregn amortisert kostnad per syklus over hele armaturets levetid i stedet for å sammenligne innledende kjøpskostnader alene. Et armatur som varer 1000 sykluser kan levere lavere kostnad per syklus enn et lavere priset alternativ som bare varer 300 sykluser .
4. Leverandørkapasitet og leveringssikkerhet : Evaluer leverandørens materialkildestabilitet, produksjonskvalitetskontrollsystemer og historisk leveringsytelse til rett tid for å sikre pålitelig langsiktig forsyning.
5. Tilpasning og teknisk støtte : For spesialiserte arbeidsstykker eller nye prosesser representerer leverandørens evne til å gi designoptimalisering og prosesssamarbeid betydelig langsiktig partnerskapsverdi.

Ved å bruke dette systematiske rammeverket kan produsenter oppnå optimal økonomisk effektivitet i armaturinvesteringer samtidig som de sikrer kvalitetsgrunnlaget som er nødvendig for kontinuerlig forbedring av varmebehandlingsprosesser.
