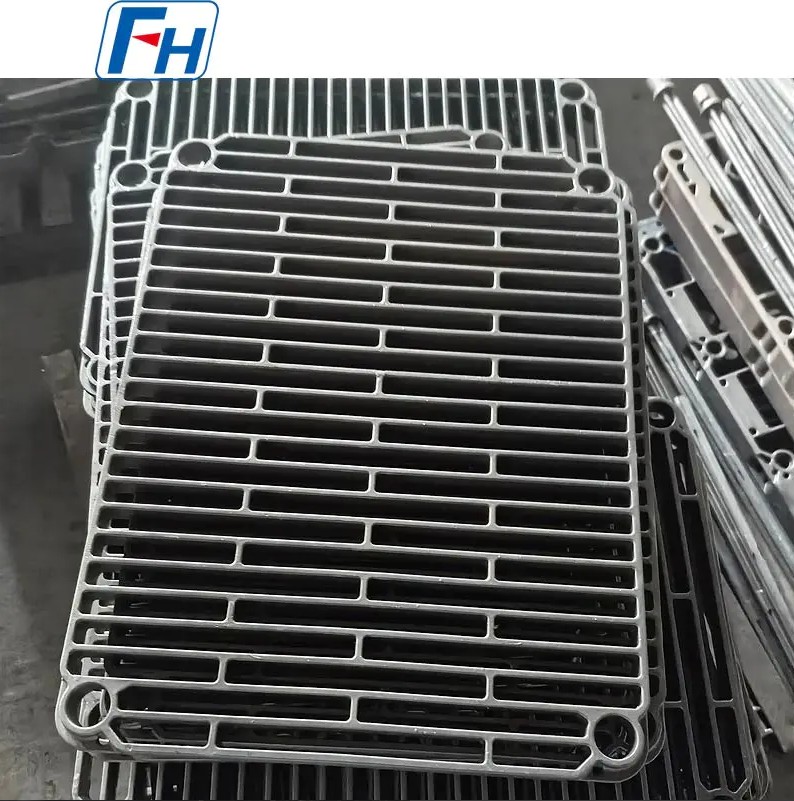

Hvorfor deformeres eller sprekker varmebehandlingsbrettene?

Ikke-uniform termisk sykling: Den primære driveren til vridning og sprekker

Et termoelement for ovnskontroll kan bekrefte målgjennomsnittstemperaturen, men betydelige temperaturgradienter kan fortsatt eksistere side-til-side, topp-til-bunn og front-to-back inne i kammeret. Når et brett gjentatte ganger varmes opp og avkjøles gjennom disse gradientene, utvider og trekker forskjellige soner seg sammen med forskjellige hastigheter, og genererer kumulativ termisk spenning.

I kontinuerlige varmebehandlingsovner kan overflatetemperaturen til ovnsvalser svinge fra rundt 200°C til over 900°C i løpet av få minutter. Varmebehandlingsbrett gjennomgår enda flere laste- og lossesykluser per dag enn vanlige ovnsvalser, så det akkumulerte termiske sjokket er betydelig. Når lokalisert spenning overstiger materialets flytestyrke, begynner brettet å bøye seg, vri seg eller vri seg. Hvis stress fortsetter å konsentrere seg uten lindring, følger brudd.

Strukturelle designmangler: Termisk utvidelse uten noe sted å gå

Når et brett varmes opp fra romtemperatur til 1000 °C, kan lineær ekspansjon nå 10 mm til 15 mm per meter lengde. Hvis konstruksjonen ikke inkluderer ekspansjonsgap eller fleksible koblingsstrukturer, har den termiske ekspansjonen ingen frigjøringsvei - spenning samler seg direkte ved sveiseskjøter og forårsaker til slutt sprekker.

Veggtykkelse er like viktig. Hovedbrettveggen varierer vanligvis fra 8 mm til 20 mm. Vegger som er for tynne mangler styrke og oksiderer raskt; vegger som er for tykke øker termisk masse, forlenger oppvarmingssykluser og forsterker termisk stress. Empiriske data viser at for hver 2 mm økning i veggtykkelse, øker brettvekten med omtrent 15 %, mens krypelevetiden ved høye temperaturer bare forbedres med rundt 5 %. Optimalisering av balansen mellom strukturell styrke og termisk effektivitet er derfor viktig.

For ribbelayout øker bikakestrukturer brettets stivhet med over 40 % sammenlignet med konvensjonelle radielle ribber, samtidig som de reduserer vekten og forbedrer ovnsgasssirkulasjonen – og holder arbeidsstykkets temperatur ensartet innenfor ±5°C. Bunnsporets hardhet bør være 30 til 50 HBW lavere enn for ovnsvalsene for å forhindre skade på de dyre valseoverflatene.

Feil materialvalg: Høytemperaturytelse forringes raskt

Vanlige karbonstålbrett mister styrke og oksidasjonsmotstand raskt over 900°C. Varmebestandige støpegods av legert stål - slik som karakterene 1.4848, 1.4849, 2.4879 og SCH13 - inneholder vanligvis 10% til 30% krom med nikkel- og molybdentilsetninger, og danner en stabil austenitisk eller austenittisk-ferritisk mikrostruktur. Dette gjør at skuffer kan fungere pålitelig i miljøer mellom 900°C og 1150°C, og leverer tre til fem ganger lengre levetid enn vanlige karbonstålbrett.

Krom danner en tett Cr₂O₃-oksidfilm på overflaten som blokkerer ytterligere oksygendiffusjon, og bremser både høytemperaturoksidasjon og utbruddet av termisk utmattelsessprekker. I tillegg vil støpegods som ikke har gjennomgått normalisering og temperering for å avlaste restspenning fra støpeprosessen, begynne å sprekke mye tidligere, ettersom operasjonelle termiske spenninger hoper seg på toppen av eksisterende restspenninger.

Drifts- og vedlikeholdsfeil: Skjulte feilakseleratorer

Selv med riktig materialvalg og god strukturell design, kan dårlig brukspraksis forkorte levetiden betraktelig. De vanligste ledelseshullene på feltnivå inkluderer:

• 01 Laster et enkelt brett utover 85 % av dets nominelle designkapasitet, og skaper lokaliserte spenningskonsentrasjoner som starter tidlig deformasjon.
• 02 Kjører ved faktiske temperaturer mindre enn 50 °C under materialets maksimale nominelle driftstemperatur, og gir ingen sikkerhetsmargin for utilsiktede overopphetingshendelser.
• 03 Feiljusterte overføringsmekanismer - skyvestenger, skyvehoder, håndteringshoder - som påfører kontinuerlig sidekraft, akselererer slitasje og forvrengning over tid.
• 04 Hopp over omfattende dimensjonale inspeksjoner hver 500. ovnssyklus; fortsatt bruk når kritisk dimensjonsdeformasjon allerede har overskredet 3 mm.
• 05 Ujevn bråkjøling som skaper en skarp temperaturgradient mellom arbeidsstykkene og brettet, og genererer plutselig termisk sjokk.

Hvordan finne ut om et brett må byttes

Skuffinspeksjon bør fokusere på tre dimensjoner: flathet, firkantethet og generell proporsjonal integritet. Skuffene må forbli flate og jevne over både bredde og lengde. Saging, bøying, vridning eller vridning forstyrrer jevn materialhåndtering inne i ovnen og kan utløse uventede utstyrsstopp.

Firkantethet kontrolleres best med en snekkerfirkant på hvert av de fire hjørnene. Enhver tilstand utenfor kvadratet kan forårsake sporingsproblemer i ovnstransportsystemet, og sette i gang en kaskade av sekundære feil. Brett som viser betydelige buler eller store brudd som faller utenfor opprinnelige dimensjonstoleranser, bør tas ut av drift umiddelbart i stedet for å repareres og gjenbrukes.

Å bygge brettinspeksjoner inn i planlagt sommer- eller vintervedlikeholdsstans i ovnen er en praktisk måte å institusjonalisere denne prosessen og fange opp problemer før de eskalerer til kostbare produksjonsavbrudd.

Kjernestrategier for å forlenge magasinets levetid

På materialnivå eliminerer spesifisering av varmebestandige legeringsstøpegods som allerede har gjennomgått normalisering og herding rester av støpestress før brettet noen gang tas i bruk. På det strukturelle nivået, å sikre at designet inkluderer termisk ekspansjonskompensasjon – gjennom bikake-ribber, fleksible ledd og tilstrekkelige ekspansjonsgap – fordeler stress i stedet for å konsentrere det. På prosessnivå reduserer gradvise oppvarmings- og avkjølingsramper termisk sjokk; oljequenching genererer betydelig lavere termisk stress enn vannquenching, mens luftquenching passer til bruksområder der forvrengningskontroll betyr mer enn maksimal hardhet.
