Hvordan velge riktig kvalitet av varmebestandig stålstøpegods for industrielle ovner?

Temperaturgradient: Primærvalgskriteriet

Den faktiske temperaturen på komponentene inne i industrielle ovner er typisk 50 °C til 150 °C høyere enn arbeidsstykketemperaturen, og varmekildetypen (tung olje, gass eller elektrisk) påvirker direkte jevnheten i temperaturfordelingen. Ytelsesdegraderingen til varmebestandige stål er ikke lineær, men viser kritiske terskelpunkter:

• 650°C til 900°C Faresone : Dette området er det følsomme temperaturbåndet for σ-fase (FeCr intermetallisk forbindelse) nedbør. For legeringer i Fe-Cr-Ni-serien (som HH, HK), hvis sammensetningsbalansen er feil, kan slagenergien reduseres med mer enn 30 % etter langvarig bruk ved 750°C. Derfor, for komponenter som opererer i dette temperaturområdet under syklisk belastning (som ristplater i klinkerkjølere), bør legeringer i Fe-Ni-Cr-serien med enfaset austenittisk mikrostruktur (som HP, HT) prioriteres, eller nitrogen og sjeldne jordartsmetaller bør tilsettes for å hemme σ-fase nedbør.
• 1000°C og over terskel for oksidasjonsmotstand : Krominnholdet må være ≥20 % for å danne en tett Cr₂O₃-beskyttelsesfilm. I henhold til GB/T 8492-2014-standarden inneholder ZG40Cr25Ni20 (ofte kjent som "2520") 23 % til 27 % Cr og kan fungere stabilt ved 1150 °C. Vanlig 304 rustfritt stål (18Cr-8Ni) er utilstrekkelig i krominnhold og vil oppleve oksidasjonsskalling ved langvarig bruk over 800°C, og bør aldri erstattes med dedikert varmebestandig støpestål.
• Kvantitativt forhold mellom temperatur og oksidasjonshastighet : For hver 100°C økning i temperatur, kan oksidasjonshastigheten dobles. Den årlige oksidasjonsvektøkningen for 310S rustfritt stål er omtrent 1,2 mg/cm² ved 1000°C, men denne verdien kan overstige 2,4 mg/cm² ved 1100°C. Dette betyr at å øke driftstemperaturen til HK40 fra 1050 °C til 1150 °C kan redusere oksidasjonslevetiden med mer enn 50 %.

Temperaturapplikasjonsgrenser for typiske karakterer

Ovnatmosfære: Den oversett kjemiske angrepsfaktoren

Industrielle ovnsatmosfærer kan klassifiseres i seks typer: oksiderende, reduserende, nøytrale, svovelholdige, karburerende og vakuum. Atmosfæretypen bestemmer direkte feilmodusen til legeringselementer:

Oksiderende og svovelholdig atmosfære

Krom er det grunnleggende elementet for oksidasjonsmotstand i alle varmebestandige legeringer. Cr₂O₃-beskyttelsesfilmen den danner er avgjørende for oksiderende atmosfærer. Imidlertid vanndamp akselererer betydelig oksidasjon av legeringer med høyt jerninnhold , med relativt mindre innvirkning på høy-nikkel legeringer. I svovelholdige atmosfærer trenger sulfider inn i oksidfilmen og forårsaker synergistisk "sulfidasjonsoksidasjons"-korrosjon. I slike tilfeller bør HL-serien (29Cr-20Ni) med høyt krom og lavt nikkel velges, siden dens sulfideringsmotstand er overlegen HK-serien.

Karbureringsatmosfærer og metallstøv

I karboniserende atmosfærer (som metan- eller propan-cracking-miljøer) infiltrerer karbonatomer stålmatrisen og danner sprø karbider. Når karboninnholdet overstiger 2 %, mister de fleste varmebestandige legeringer fullstendig duktilitet ved romtemperatur. HP-serien, på grunn av det høye nikkelinnholdet (33 % til 37 %) som reduserer den maksimale karbonløseligheten, blir det foretrukne valget for karburering av ovnskomponenter. For den mer alvorlige "metallstøvingen" - en katastrofal karbonkorrosjon som oppstår rundt 600 °C - viser erfaring at legeringer med høy nikkel som RA333 og Supertherm av støpekvalitet fungerer best, mens RA330 og 801H yter betydelig dårligere i dette miljøet.

Vakuum og redusere atmosfære

I atmosfærer med hydrogen eller sprukket ammoniakk må avkullingssprøhet forhindres. Kvaliteter med moderat karboninnhold (0,35 % til 0,50 %) og stabile karbiddannende elementer (som Nb, W) bør velges. I modifiserte HP-Nb-kvaliteter danner niob NbC med karbon, og forhindrer kromutarming ved korngrenser og hemmer hydrogensprøhet.

Belastningsforhold: Fra statisk støtte til dynamisk termisk tretthet

Feilmodusene til varmebestandig stålstøpegods i industrielle ovner avhenger ikke bare temperatur og atmosfære, men er også nært knyttet til belastningstype:

Bruddstyrke og krypemotstand

For komponenter under langvarig statisk belastning (som ovnsrør og hengere), krever ISO 204:2018-standarden: ved 800°C og 100 MPa stress må krypbruddtiden overstige 100 000 timer. HP40 (25Cr-35Ni) viser betydelig høyere bruddstyrke enn HK40 ved 900°C, fordi dets høyere nikkelinnhold stabiliserer den austenittiske matrisen og fremmer spredningen av fine M₂3C6-karbider. Hvis driftstemperaturen stiger til 950°C med 50 MPa spenning, krever nikkelbaserte legeringer som Inconel 617 bruddlevetid ≥50 000 timer, da kan jernbaserte varmebestandige stål neppe oppfylle kravene.

Termisk tretthet og termisk sjokk

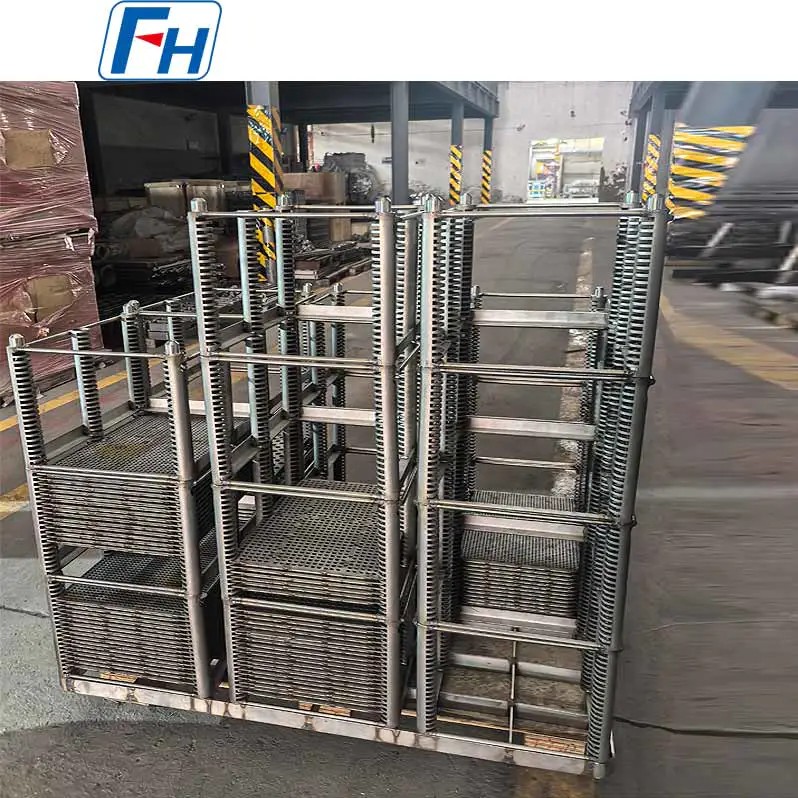

For komponenter som opplever hyppige oppstarts-/avstengningssykluser eller temperatursvingninger (som varmebehandlingsbrett og strålerør), er termisk tretthet den primære feilmodusen. Gjennom 1000 termiske sykluser mellom 20°C og 800°C, kan sprekkveksthastigheter evalueres. HH Type 1, på grunn av sitt delvise ferrittinnhold, viser bedre duktilitet under slike forhold enn den fullt austenittiske Type 2; mens HT-serien (15Cr-35Ni), på grunn av sitt høye nikkelinnhold, har den beste termiske støtmotstanden og kan operere opptil 1150°C under oksiderende forhold og 1100°C under reduserende forhold.

Slitasje og mekanisk påvirkning

I miljøer med materialerosjon som sementroterovner og pelletsakselovner må slitestyrken økes på grunnlag av varmebestandighet. For ZG40Cr25Ni20 kan karboninnholdet økes til 0,40 % til 0,50 %, eller spormolybden (0,5 % til 1,0 %) kan tilsettes for å danne harde karbider. Etter å ha erstattet vanlig karbonstål med ZG40Cr25Ni20 i en sementovnsforing, ble levetiden forlenget fra 6 måneder til 3 år, noe som fullt ut demonstrerer den eksponentielle forbedringen som riktig materialvalg gir til levetiden.

Standard systemer og ingeniørpraksis i komposisjonsoptimalisering

Det er systematiske forskjeller i sammensetningsspesifikasjonene for varmebestandige støpestål blant store globale standardsystemer. Å forstå disse forskjellene hjelper til med nøyaktig materialvalg:

Kinesiske standarder (GB/T 8492) og internasjonal benchmarking

ZG40Cr25Ni20 spesifisert i GB/T 8492-2014 tilsvarer HK40 i ASTM A297, men med et noe lavere minimum nikkelinnhold (18 % til 21 % mot 19 % til 22 %). Kinesiske standarder har en tendens til å kompensere for ytelsestap fra redusert nikkelinnhold ved å tilsette nitrogen (N, 0,15 % til 0,25 %) og sjeldne jordarter (RE) elementer, og dermed kontrollere kostnadene. For eksempel oppnår ZG35Cr24Ni7SiN, gjennom styrking av nitrogenfast løsning, høytemperaturstyrke nær HK40 ved 1050 °C, men med materialkostnad redusert med omtrent 15 % til 20 %.

ASTM A297 HP-serien modifikasjoner

Tradisjonelle HP-kvaliteter (Cr 24 % til 28 %, Ni 33 % til 37 %) har utviklet seg til flere modifiserte grener:

1. HP-Nb : Tilsetning av 0,8 % til 1,2 % niob danner Nb(C,N)-utfellinger, og forbedrer bruddstyrken ved 1100°C med 20 % til 30 %, samtidig som sveisbarheten forbedres.
2. HP-Mo : Tilsetning av 1,0 % til 1,5 % molybden forbedrer styrkende effekter i fast løsning, egnet for forhold med mild sulfideringskorrosjon.
3. HP-W-Nb : Kombinert tilsetning av wolfram (0,5 % til 1,0 %) og niob, brukt til etylenkrakkingsovnsstrålerør, med synergistisk optimalisering av karbureringsmotstand og krypemotstand.

Sammensetningstesting og kvalitetskontroll

Sammensetningsavvik i varmebestandig stålstøpegods påvirke ytelsen betydelig. For eksempel, silisiuminnhold som overstiger 3 %, samtidig som det øker oksidasjonsmotstanden, reduserer seighet ved romtemperatur kraftig; karboninnhold over 0,50 % akselererer sprøhet ved høy temperatur. Ingeniørpraksis anbefaler bruk av optisk emisjonsspektrometri (OES) eller Inductively Coupled Plasma (ICP) for sammensetningstesting, med feilkontroll innenfor ±0,01 %. For kritiske komponenter kreves det også 500-timers oksidasjonstesting (GB/T 13303-2020), som beregner gjennomsnittlig oksidasjonshastighet V = (g₂ - g₁) / (S · t), i enheter av g/m²·h.

Økonomiske avveininger: Livssykluskostnad i stedet for opprinnelig kjøpspris

Den endelige materialvalgbeslutningen må overskride enhetsmaterialeprisen og beregne hele livssykluskostnaden (LCC). Ta petrokjemiske stråleovnsstrålerør med etylen som et eksempel:

• Å velge HK40 gir lavere innledende materialkostnader, men krever utskifting hvert 2. til 3. år på grunn av krypdeformasjon eller forkulling av forkulling, noe som resulterer i massive tap av vedlikehold.
• Å velge modifisert HP-Nb øker startkostnadene med omtrent 25 % til 30 %, men levetiden kan nå 5 til 7 år. På grunn av reduserte veggfortynningshastigheter kan dessuten drivstoffbesparelser fra forbedret termisk effektivitet nå det dobbelte av materialkostnadsforskjellen.

I det ultrahøye temperaturområdet på 1095 °C til 1205 °C, selv om jern-nikkelbaserte legeringer som HL, HU og HX har høyere startkostnader, gjenvinner deres reduserte nedetidsfrekvens og vedlikeholdsarbeid ofte materialkostnadsforskjellen innen 18 måneder. Derfor, essensen av varmebestandig stålvalg for industriovner er å finne den optimale balansen mellom fem dimensjoner: temperatur, atmosfære, belastning, levetid og kostnad , i stedet for bare å forfølge det ekstreme av en enkelt indikator.
