Hvordan varmebehandlingsbrett maksimerer industriovnens effektivitet og levetid

Varmebehandlingsbrett er kjerneverktøykomponenter som brukes i industrielle varmebehandlingsovner for å holde arbeidsstykker under oppvarming, bråkjøling, herding og andre termiske prosesser. Materialvalg, strukturell design og produksjonsprosesser bestemmer direkte varmebehandlingskvalitet, produksjonseffektivitet og utstyrs levetid. Spesialbygde brett produsert av førsteklasses varmebestandig legert stål (som 1.4848, 1.4849, 2.4879, SCH13, etc.) kan fungere stabilt langsiktig i høytemperaturmiljøer fra 900 °C til 1150 °C, og levere 3 til 5 ganger lengre levetid i karbonstål sammenlignet med 5 ganger lengre levetid . Disse skuffene er uunnværlig nøkkelutstyr innen presisjonsmetallbearbeiding, romfart, bilproduksjon og andre sektorer.

Funksjonell plassering og påføringsscenarier for varmebehandlingsbrett

Varmebehandlingsbrett utfører tre kjernefunksjoner i industrielle ovner: lastbæring, posisjonering og varmeoverføring. Avhengig av ovnstype og prosesskrav, kan brett kategoriseres i flere typer, hver strukturelt optimalisert for spesifikke bruksscenarier.

Hovedbretttyper etter ovnsklassifisering

• Brønntype ovnsbunnbrett : Brukes til bunnstøtte i brønntype/gropovner, som bærer tunge vertikale belastninger, typisk med radielle ribbestrukturer
• Herdbrett med rulle : Brukes i ovner med kontinuerlige valser, med spor eller spor på bunnen for å matche ovnsruller, noe som muliggjør kontinuerlig transport

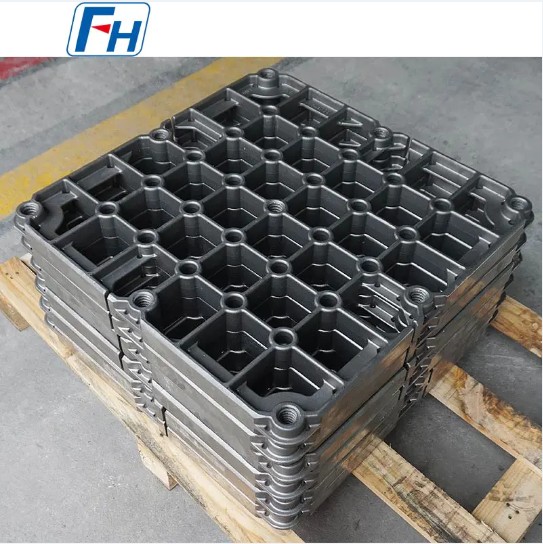

• Boks-type skuffer : Egnet for batch-type boksovner, for det meste rektangulære flate eller gitterstrukturer for enkel lasting og lossing av gaffeltruck
• Spor-type skuffer for kontinuerlige ovner : Brukes i automatiserte kontinuerlige produksjonslinjer, samarbeider med skyvere eller transportørkjeder for batchautomatisert prosessering
• Universalbrett for flerbruksovner : Kompatibel med flere ovnstyper, svært standardisert struktur, egnet for små til mellomstore batch-produksjoner med flere varianter

Typiske applikasjonsfelt

Nøkkelmaterialevalg: Ytelsessammenligning av varmebestandige legeringsstål

Materialvalg for varmebehandlingsbrett er den primære faktoren som bestemmer deres ytelse og levetid. Ulike legeringssammensetninger gir distinkte høytemperaturytelse og mekaniske egenskaper.

Egenskaper til vanlig brukte varmebestandige legeringsmaterialer

Kjerneprinsipper for materialvalg : Brett som opererer i karboniserende atmosfærer bør prioritere legeringer med høyt krom-nikkel (som 1.4848, 1.4849), fordi krom danner en tett Cr₂O₃-beskyttende film på overflaten som effektivt hindrer karbonatompenetrering inn i matrisen. I rene oksidasjonsatmosfærer kan nikkelinnholdet reduseres hensiktsmessig for å kontrollere kostnadene, men krominnholdet må forbli over 20 % for å opprettholde oksidasjonsmotstanden.

Essentials for strukturell design: nøkkelfaktorer som påvirker levetiden

Strukturell utforming av varmebehandlingsbrett krever balansering av bæreevne, termisk jevnhet og termisk spenningsavlastning. Feil struktur er hovedårsaken til for tidlig skuffesvikt (deformasjon, sprekker, krypkollaps).

Fem kjerneelementer i strukturell optimalisering

1. Veggtykkelse design : Hovedbrettets veggtykkelse varierer vanligvis fra 8 mm til 20 mm. For tynn fører til utilstrekkelig styrke og overdreven oksidasjon; for tykk øker termisk kapasitet, forlenger oppvarmingssykluser og forsterker termisk stress. Empiriske data viser at for hver 2 mm økning i veggtykkelse, øker brettvekten med omtrent 15 %, mens krypelevetiden ved høye temperaturer bare forbedres med omtrent 5 % , som krever optimalisering mellom styrke og termisk effektivitet.
2. Ribbeoppsett : Radial- eller honeycomb-ribber er vanlige design. Honeycomb-strukturer øker stivheten med over 40 % samtidig som de reduserer vekten, og fremmer ovnsgasssirkulasjon, og kontrollerer arbeidsstykkets temperatur-ensartethet innenfor ±5°C.
3. Termisk ekspansjonskompensasjon : Når skuffer varmes opp fra romtemperatur til 1000°C, kan lineær ekspansjon nå 10 mm til 15 mm (per meter lengde). Utvidelsesgap eller fleksible forbindelsesstrukturer må reserveres i design; ellers vil termisk spenningskonsentrasjon forårsake sveisesprekker.
4. Bunnspordesign : Bunnsporene til ildstedsbrett må nøyaktig matche ovnsrullene. Sporhardheten bør være 30 til 50 HBW lavere enn ovnsruller for å unngå skade på kostbare rulleoverflater. Sporavstanden er vanligvis 300 mm til 600 mm, beregnet basert på brettlengde og lastekapasitet.
5. Stable- og posisjoneringsstrukturer : Bretter for flerlags stabling bør ha posisjoneringsknaster eller styresøyler for å sikre at stablingens vertikalitetsavvik ikke overstiger 2 mm/m, og forhindrer velting og sikrer ovnsgasstrømningskanaler.

Produksjonsprosesser og kvalitetskontroll

Produksjon av varmebehandlingsbrett involverer presisjonsstøping, sveising eller smiingsprosesser. Kvalitetskontroll på hvert trinn påvirker direkte påliteligheten og levetiden til sluttproduktet.

Fordeler med presisjonsstøpeprosesser

For brett med komplekse former med mange ribber og åpne strukturer, er presisjonsstøping (investeringsstøping eller sandstøping) den foretrukne prosessen. Støpte brett muliggjør nesten-nett-forming med materialutnyttelsesgrader på opptil 70 % eller høyere, jevn indre struktur og ingen varmepåvirkede soner. Støpte brett som bruker vakuumsmelting og retningsbestemt størkningsteknologi viser 25 % til 35 % høyere bruddstyrke ved høye temperaturer enn sveisede strukturer , spesielt egnet for kontinuerlige driftsmiljøer med høy belastning.

Prosesskontroll for sveisede konstruksjoner

Sveisede brett er egnet for store eller ekstra store spesifikasjoner (vekt på ett stykke over 500 kg). Sveising må bruke varmebestandige fyllmaterialer som matcher basismetallet, med streng kontroll av varmetilførselen. Ettersveiseløsningsbehandling ved 1050°C til 1100°C er obligatorisk for å eliminere restspenninger og gjenopprette korrosjonsmotstanden . Sveisekvaliteten må verifiseres gjennom radiografisk testing (RT) eller ultralydtesting (UT) for å sikre fravær av mangel på fusjon, porøsitet og andre defekter.

Kvalitetsinspeksjonsstandarder

• Kjemisk sammensetningsanalyse: Spektrometerdeteksjon av legeringselementinnhold for å sikre samsvar med materialstandarder (som DIN-, ASTM- eller GB-standarder)
• Mekanisk egenskapstesting: Romtemperatur og høytemperaturstrekktester, hardhetstesting for å verifisere materialstyrkeindikatorer
• Inspeksjon av dimensjonsnøyaktighet: Koordinatmålemaskin (CMM)-deteksjon av kritiske passformdimensjoner, med toleranser vanligvis kontrollert innenfor ±1 mm
• Inspeksjon av overflatekvalitet: Visuell og penetrerende testing (PT) for å sikre fravær av sprekker, sandhull og andre overflatedefekter
• Ledelsessystemsertifisering: ISO9001 kvalitetsstyringssystem og ISO14001 miljøstyringssystemsertifisering for å sikre full prosesssporbarhet

Strategier for levetidsforlengelse og vedlikehold

Selv med materialer og prosesser av høyeste kvalitet, har varmebehandlingsbrett begrenset levetid under tøffe driftsforhold. Vitenskapelige vedlikeholdsstrategier kan forlenge gjennomsnittlig levetid med 30 % til 50 %.

Vanlige feilmoduser og forebyggende tiltak

Beste praksis for daglig vedlikehold

• Lastkontroll : Enkeltbrettbelastning bør ikke overstige 85 % av designbelastningen for å unngå lokal spenningskonsentrasjon som forårsaker tidlig deformasjon
• Temperaturstyring : Faktisk driftstemperatur bør være minst 50°C under materialets maksimale driftstemperatur for å gi sikkerhetsmargin for utilsiktet overoppheting
• Periodisk inspeksjon : Utfør omfattende inspeksjon hver 500. ovnssyklus, måling av kritisk dimensjonsdeformasjon; avbryt bruken når deformasjonen overstiger 3 mm
• Overflate rengjøring : Fjern umiddelbart vedheftet oksidbelegg og karburerte lag for å forhindre lokal korrosjonsakselerasjon og forurensning av arbeidsstykkets overflate
• Rotasjonsbruk : Etabler brettrotasjonssystem for å hindre individuelle brett fra kontinuerlig høybelastningsdrift på lang sikt, og balanserer generell slitasje

Tilpasset design: Matchende spesifikke prosesskrav

Mens standardiserte skuffer tilbyr allsidighet og økonomi, kan tilpassede design forbedre varmebehandlingskvaliteten og produksjonseffektiviteten betydelig i spesifikke prosessscenarier.

Når tilpassede skuffer er nødvendig

Tilpasset varmebehandlingsbrett anbefales når følgende forhold oppstår:

• Arbeidsstykker har spesielle former (som lange skaft, tynnveggede deler, uregelmessige former) som ikke kan plasseres stabilt på standardbrett eller risikerer kollisjonsskader
• Prosesser krever streng temperaturuniformitet (som ±3°C for romfartsdeler), som krever optimalisert brettventilasjonsstruktur
• Eksisterende brettets levetid er for kort, med hyppig utskifting som forårsaker nedetidstap som overstiger de inkrementelle kostnadene ved tilpasning
• Automatiserte produksjonslinjer krever brett for nøyaktig å samarbeide med robotarmer og transportsystemer
• Produkter med høy verdi har ekstremt høye krav til overflatekvalitet, og trenger å unngå kontaktmerker på brett

Nøkkelinndataparametere for tilpasset design

Spesialdesignet profesjonelt brett krever at brukerne oppgir følgende tekniske parametere: ovnstype og effektive arbeidssone dimensjoner, maksimal driftstemperatur og temperaturuniformitetskrav, enkelt- og totalvekt av ovnbelastede arbeidsstykker, prosessatmosfæretype (oksidasjon/karburering/nitrering/vakuum), lasting/lossemetode (manuell/gaffeltruck/robotarm), forventet levetidsmål . Basert på disse parameterne kan ingeniører bruke finite element analyse (FEA) for å simulere termisk og mekanisk spenningsfordeling, optimalisere struktur og forutsi levetid.
